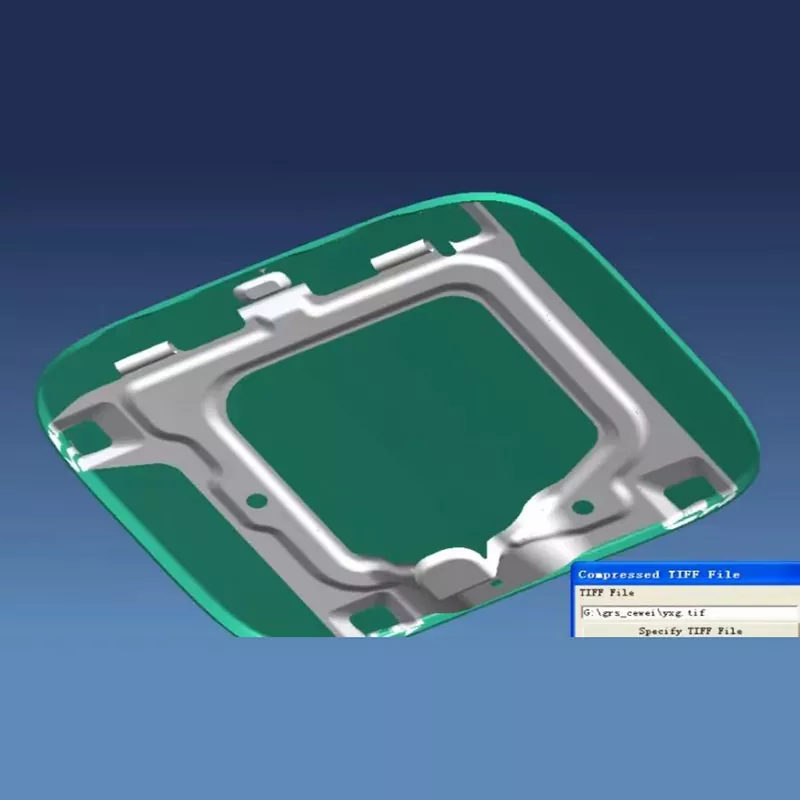

Automobilgintzako erregai-tankaren tapoien muntaketa estanpazio-tronkalak

SIKAIDA Automotive Fuel Tank Cap Assembly Stamping Dies zehaztasun handiko konformazio-ekipoak dira erregai-tankaren osagaietarako bereziki diseinatuta. Erregai-sistemen segurtasun- eta doitasun-eskakizun zorrotzak betetzen dituzte, xafla meheen konformazioan funtsezko erronka teknikoak konpontzeko. Fabrika ekipamendu aurreratuekin eta talde profesional batekin hornituta dago, erregai-tangako tapoien estanpazio-ekoizpen ezberdinei buruzko soluzio pertsonalizatuak eskainiz.

Oinarrizko abantaila teknologikoak

1. Plaka mehea Marrazketa Sakona Formatzeko Teknologia

Materialaren fluxuaren eta lodieraren banaketaren kontrol zehatza, ± 0,03 mm-ko dimentsio-zehaztasunarekin eta ± 0,05 mm-ko marrazketa-altueraren tolerantziarekin. Pasa anitzeko konformazio progresiboko teknikak erabiltzea materialaren akatsak saihesteko, konformatzen zailak diren materialetarako egokiak, hala nola altzairu herdoilgaitza eta aluminio aleazioak.

2. Zehaztasun-zigilatzeko gainazalaren mekanizazio-teknologia

Zigilatzeko gainazaleko lautasuna 0,02 mm/m-ko barruan eta Ra zimurtasuna 0,2tik beherakoa. Moldea integratuko barrunbe zatikako diseinua erabiliz, gainazaleko tratamendu bereziak higadura erresistentzia eta korrosioarekiko erresistentzia hobetzen ditu, zigilatzeko errendimendua bermatuz.

3. Brida-konexio-egituraren diseinua

Bridak, hariak eta bestelako egituren aldibereko eraketa, 0,1 mm-ko brida gainazaleko paralelismoa eta hari-zuloaren posizioaren zehaztasuna ±0,05 mm-ko barruan. Soltearen aurkako diseinuarekin konbinatuta, konexioaren fidagarritasuna eta iraunkortasuna hobetuz.

4. Presio-zigilatzeko errendimendu optimizatua

Geruza anitzeko zigilatzeko sistema bat erabiliz, aire-balbula eta presioa orekatzeko gailu batekin batera, eta CAE teknologia erabiliz zigilatzeko errendimendua aztertzeko, zigilatzea egonkorra eta fidagarria bermatuz funtzionamendu-baldintza ezberdinetan.

5. Leak-Froga Segurtasun Diseinua

Automobilgintzako erregai-tankaren tapoien muntaketa estanpatzeko trokelek hiru mailatako ihesen aurkako babes-sistema erabiltzen dute, zigilatzeko eta ihesak biltzeko egitura optimizatuz, hainbat ihes saihesteko eta segurtasun-errendimendua hobetzeko muturreko funtzionamendu-baldintzetan.

6. Prozesuen Kontrol eta Optimizazio Adimentsua

CAE softwarearen simulazio-optimizazioarekin konbinatuta, hiru begizta itxiko kontrol eta detekzio adimendun gailu bat hartzen du, moldeen doikuntza automatikoko funtzioa integratuz, ekoizpenaren eraginkortasuna eta produktuaren koherentzia hobetzeko.

Produktuaren Ezaugarriak eta Aplikazioak

1. Produktuen Ezaugarriak

- Zehaztasun handia: gako dimentsioak ± 0,03 mm, zigilatzeko gainazaleko zimurtasuna Ra0,2 edo gutxiago;

- Fidagarritasun handia: kalitate handiko materialek eta prozesu aurreratuek epe luzerako funtzionamendu egonkorra bermatzen dute;

- Egokigarritasun sendoa: hainbat material eta zehaztapenetara moldagarria, pertsonalizazioa onartzen du;

- Segurua eta ingurumena errespetatzen duena: estandar globalak betetzen ditu, erregai-ihesak eta lurrunketa murrizten ditu;

- Adimentsua eta eraginkorra: kontrol adimendun integratuak eraginkortasuna hobetzen du eta akatsak murrizten ditu.

2. Aplikazio-esparrua

Automobilgintzako erregai-tankaren tapoien muntaketa estanpatzeko trokelak oso erabiliak dira bidaiarien autoetan, ibilgailu komertzialetan, SUVetan, ibilgailu elektrikoetan, lasterketako autoetan, kamioietan eta autobusetan ibilgailu eredu ezberdinen behar espezifikoak asetzeko.

Fabrikazio-prozesua

1. Produktuen diseinua eta analisia

Software profesionala simulazioaren optimizaziorako erabiltzen da, zenbakizko simulazioak prozesuaren parametroak zehazten ditu eta elementu finituen azterketak kalitatea eta segurtasuna bermatzen ditu.

2. Moldearen Egituraren Diseinua

Automobilgintzako erregai-tankaren tapoien muntaketa estanpatzeko trokelek guztiz 3D diseinu modularra dute, produkzio automatizatuarekin eta ekipamendu espezializatuz hornituta, konformazioaren kalitatea bermatzeko.

3. Materiala hautatzea eta prestatzea

Gogortasun handiko molde altzairua lantzeko piezak egiteko erabiltzen da, eta kalitate handiko materialak doitasun piezetarako. Barrunbeek eta zigilatzeko gainazalek tratamendu berezia jasaten dute errendimendua hobetzeko.

4. Zehaztasun-mekanizazio-prozesua

Zabarraren mekanizazioak, akabera mekanizatzeak (zehaztasuna ± 0,01 mm) eta gainazaleko tratamenduak zigilatzeko gainazalean ispilu akabera lortzen dute.

5. Muntaketa eta arazketa

Doitasun-muntaia eta presio-probak egiten dira, eta lehen piezaren ikuskapena eta loteen egiaztapena produktuaren estandarrak betetzen direla bermatzen dute.

Garapen joerak

Automobilgintzaren industriako arin eta doitasuneko garapen joeretara egokitzea, moldeen teknologia optimizatuz eta teknologia biki digitala konbinatuz energia ibilgailu berrien beharrak asetzeko, moldeen hobekuntza zehaztasun handiko, eraginkortasun handiko eta adimenera bultzatuz.

Ohiko galderak

1.G.: Zer material erabiltzen dira normalean Automobilgintzako erregai-tankaren tapoien muntaketa estanpatzeko trokeletan?

A1: Laneko piezak batez ere gogortasun handiko molde altzairuak erabiltzen dituzte, hala nola SKD11, Cr12MoV eta DC53. Marraketa sakoneko plaka meheko konformazio-piezetarako eta doitasun-zigilatzeko gainazaletarako, hauts metalurgiako abiadura handiko altzairua edo zementuzko karburoa erabiltzen da. Moldearen markoak 45 altzairua eta Q235 bezalako egiturazko altzairuak erabiltzen ditu, eta pieza estandarrak, hala nola gida-zutabeak eta gida-mahukak, GCr15 altzairua erabiltzen dute. Zehaztasun handiko zigilatzeko gainazaletarako, batzuetan, moldearen higadura-erresistentzia eta bizitza iraupena bermatzeko zeramikazko edo diamantezko estaldura-materialak erabiltzen dira.

2.G.: Zenbat denbora irauten du Automobilgintzako Erregai Tankaren Taularen Muntaketa Estanpatzeko Trokelen ekoizpen-zikloa?

A2: Erregai deposituaren tapoiaren konplexutasun eta doitasun eskakizunen arabera, ekoizpen-zikloa 12-20 astekoa izaten da. Erregai-tangako tapoiaren molde estandarrak 12 aste inguru behar dituzte, marrazketa sakoneko egitura-molde konplexuek 16 aste behar dituzte eta erregai-tangako tapoien molde ultra-handi edo arinek 20 aste baino gehiago behar izan ditzakete. Ziklo espezifikoa erregai-tangaren tapoiaren egituraren konplexutasunaren araberakoa da.
