Automozioko motorraren konpartimentuaren muntaia estanpatzeko trokelak

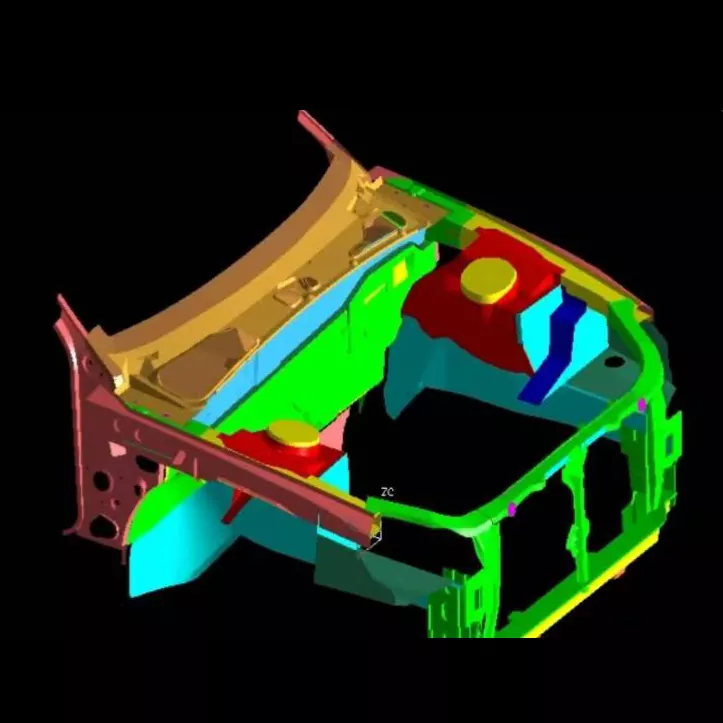

Automozioko motorraren konpartimentuaren muntaia automobilgintzako trenaren karga-jasapenaren oinarrizko osagaia da, eta bere estanpazioko trokelen fabrikazio-maila automobilen estanpazioko trokelen teknologiaren maila gorena da. SIKAIDA Automozioko Motor Konpartimentuaren Muntaia Estanpatzeko Trokelak ez dira trokel bakarra, xafla metalikoa zigilatzeko erabiltzen den trokel-sistema osoa motorraren konpartimenduko armazoi nagusian eta karrozeria-paneletan. Osagai hauek motorraren konpartimentu oso batean muntatzen dira soldadura edo torloju bidez.

Oinarrizko produktuaren ezaugarriak

1. Tamaina Handia eta Egitura Konplexua

Automozio-motorraren konpartimentuaren muntaia estanpatzeko trokelak tamaina handikoak dira (normalean 1,2 metro baino luzeagoak eta 0,8 metro baino zabalagoak), barrunbe egitura konplexuekin. Muntatzeko zuloak osatzea, saihetsak sendotzea eta tolestutako ertzak behar dituzte, hainbat lan-estazio integratuz marrazketa sakona, konformazioa, moztea eta zulaketa barne.

2. Zehaztasun handikoa eta indar handikoa

Automobiletan karga-jasaten duten segurtasun osagai kritiko gisa, estanpatutako piezen dimentsio-zehaztasuna ±0,05 mm-ko barruan kontrolatzen da, gainazaleko akatsik gabe, hala nola pitzadurak edo zimurrak. Kalitate handiko trokelen altzairuak eta doitasun termiko tratamendu prozesuek trokelen indar handia, gogortasun handia eta higadura erresistentzia handia bermatzen dute.

3. Prozesu anitzeko integrazioa

Prozesu anitz integratzea, hala nola, marrazketa sakona, moztea, puntzonatzea, bridatzea eta moldatzea, trokel-egitura progresiboak edo jarraituak erabiliz, masa-ekoizpen automatizatua onartzen duena.

4. Zehaztasuneko Gidatze eta Deskarga Sistema

Doitasunezko gidatzeko, deskargatzeko eta kanporatzeko mekanismoak estanpatutako piezen azpikopuru konplexuetarako eta angelu negatiboetarako diseinatuta daude, materialaren fluxu uniformea ​​bermatuz eta konformazio-akatsak murriztuz.

5. Tenperatura eta lubrifikazioaren kontrola

Modelo batzuk berokuntza/hozte tenperatura kontrolatzeko sistema eta eraginkortasun handiko lubrifikazio sistema batekin hornituta daude marruskadura murrizteko, trokelaren bizitza luzatzeko eta goi mailako materialen estanpazio-kalitatea bermatzeko.

Aplikazio-eremuak

1. Bidaiarien Ibilgailuen Fabrikazioa

Oinarrizko gorputzaren egitura-osagaiak ekoizten ditu, hala nola, aurrealdeko bulkheads, babesleak, suebakiak eta motorraren kanpaiaren barruko eta kanpoko panelak, egiturazko euskarria eta babesa eskainiz.

2. Energia Berriko Ibilgailuak

Automozio-motorraren konpartimentuen muntaketa estanpatzeko trokelak energia elektriko berrien ibilgailuen motor-konpartimentuen diseinu-doikuntza eskakizunetara egokitzen dira, material arinetarako optimizatuta, hala nola aluminio-aleazioak eta erresistentzia handiko altzairua, zehaztasun handiagoko eskakizunak betez.

3. Merkataritza-Ibilgailuen Fabrikazioa

Ibilgailu komertzialen motor-konpartimentu handiago eta konplexuagoetara egokitua, hala nola kamioiak eta autobusak, xafla ultra-handiaren konformazio astunak maneiatzeko gai dena.

Fabrikazio-prozesua

1. Produktuen analisia eta prozesuen diseinua

AutoForm eta Dynaform bezalako CAE softwarea erabiltzen du estanpazio-formagarritasunaren analisirako, pitzadura eta zimurra bezalako arazoak aurreikusteko eta konpontzeko eta prozesu-parametroak optimizatzeko.

2. Moldeen Diseinua

Automozio-motorraren konpartimentuen muntaketa estanpatzeko trokelak 3D osoko diseinuan diseinatuta daude UG, CATIA eta AutoCAD bezalako softwarea erabiliz, osagai bakoitza fintuz indarra, zurruntasuna, bizi-iraupena eta ekoizpen-eraginkortasuna orekatzeko.

3. Materialen hautaketa

- Oinarrizko materiala: 45#, 50# karbonozko egitura altzairua

- Laneko piezak: Cr12MoV, Cr12 eta erreminta-altzairuak; masa-ekoizpenerako, altzairuarekin loturiko zementuzko karburoa edo hauts metalurgiako materialak erabil daitezke.

4. Doitasunezko mekanizazioa

- Zabarraren mekanizazioa: gehiegizko materiala kentzea gantry fresatzeko makina edo mekanizazio zentro handi baten bidez.

- Akaberako mekanizazioa: doitasun handiko CNC mekanizazio zentroa, alanbre motela EDM.

- Mekanizazio berezia: gainazal konplexuen deskarga elektrikoen mekanizazioa, Ra≤0,4μm-ra leuntzea.

- Tratamendu termikoa: Tenplaketa, tenplaketa, nitrurazioa, etab., gogortasuna eta higadura erresistentzia hobetzeko.

5. Muntaketa eta T0 Proba Moldea

Muntaiaren ondoren, moldea estanpazio-ekipoan instalatzen da proba moldeatzeko, presioa eta trazua bezalako parametroak egokituz estanpatutako piezak estandarrak bete arte.

Garapen joerak

1. Moldeatze integratua ultrahandia: 2000 tonatik gorako estanpazio-ekipoetara moldagarria, piezen kopurua eta soldadura-prozesuak murriztuz.

2. Material arina konformatzea: aluminiozko aleazioak eta erresistentzia handiko altzairua bezalako materialetarako optimizatua, springback arazoak hobetuz.

3. Fabrikazio eta digitalizazio adimentsua: CAE analisia, 3D inprimaketa, biki digitalak eta beste teknologia batzuk integratzea garapen-zikloak laburtzeko.

4. Estazio anitzeko produkzio automatizatua: txapazko sarreratik amaitutako produktuaren irteeraraino automatizazio osoa lortzea, eraginkortasuna eta koherentzia hobetuz.

Maiz egiten diren galderak

1.G.: Zer material erabiltzen dira normalean Automozioko Motor Konpartimentuen Muntaia estanpatzeko trokeletan?

A1: Trokelaren oinarriak kalitate handiko karbonozko egitura-altzairua erabiltzen du (adibidez, 45#, 50#), lan-piezek karbono handiko kromo handiko erreminta-altzairua (adibidez, Cr12MoV, Cr12), abiadura handiko altzairua (esaterako W6Mo5Cr4V2) edo zementuzko karburoa erabiltzen dute. Masa-ekoizpenerako, altzairuzko loturiko zementuzko karburo edo hauts metalurgiako materialak erabil daitezke trokelak indar handia, gogortasun handia eta higadura erresistentzia handia duela ziurtatzeko.

2.G.: Zenbat irauten du Automozioko Motor Konpartimentuen Muntaia Estanpatzeko Trokelen ekoizpen-zikloa?

A2: Automozioko motorraren konpartimentuetarako estanpazio trokelak teknologiaren, esperientziaren eta eskulanaren gailurra dira. Haien garapen-zikloa luzea da (normalean 8-15 hilabete) eta garestia (milioika eta hamarnaka milioi RMBra iristen da), trokelak egiteko enpresa baten indar orokorraren adierazle nagusi bihurtuz. Zenbat eta konplexutasun handiagoa, orduan eta ziklo luzeagoa. Fabrikazio adimendunaren eta teknologia digitalen aplikazioarekin, garapen-zikloa pixkanaka laburtzen ari da.
