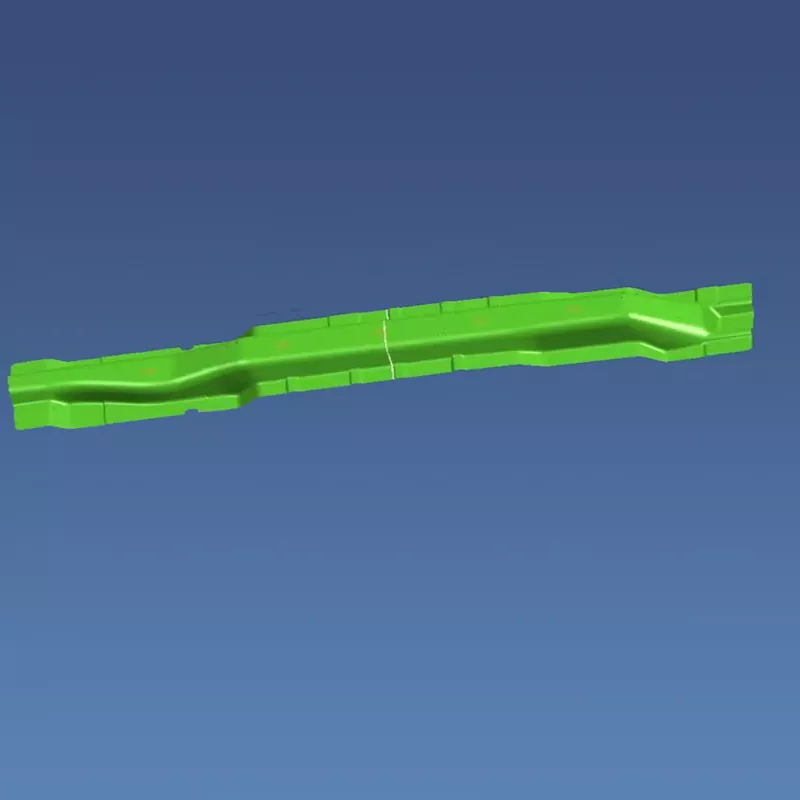

Automozio sendotzeko habea estanpatzeko trokelak

SIKAIDA Automotive Reinforcing Beam Stamping Dies txapatik sendotzeko habeak estanpatzeko erabiltzen diren doitasun handiko trokel handiak dira. Oinarrizko produktu gisa, haien diseinuak eta fabrikazioak automozioko segurtasun- eta arintze-baldintzak betetzen ditu, hainbat esparrutako punta-puntako teknologiak integratuz. Gure fabrika ekipamendu aurreratuez eta talde profesionalez hornituta dago, trokelek nazioarteko estandarrak betetzen dituztela eta errendimendu handiko piezak modu egonkorrean ekoizten dituztela ziurtatzeko.

Produktuaren xehetasunak

1. Erresistentzia handiko materialaren aplikazioa

Indartze-habeek material arinak erabiltzen dituzte sarritan, hala nola, erresistentzia handiko altzairua eta aluminiozko aleazioak. SIKAIDA Automotive Inforcing Beam Stamping Dies materialaren propietateetara guztiz egokitzeko diseinatuta daude, egitura- eta prozesu-parametroak optimizatuz, estanpatutako piezen dimentsio-zehaztasuna eta propietate mekanikoak bermatzeko.

2. Azalera konplexua eta saihets-sistemaren diseinua

Habe armatuaren egitura konplexua da. SIKAIDAk gainazaleko diseinu zientifikoa erabiltzen du materialaren fluxua zehatz-mehatz kontrolatzeko, zimurrak eta pitzadurak bezalako akatsak saihestuz, indartutako habearen egituraren egonkortasuna bermatuz.

3. Zehaztasun Konformazioaren Kontrola

Indartutako habe estanpatzeko piezak ± 0,05 mm-ko dimentsio-zehaztasuna eta gainazaleko kalitate bikaina behar dituzte. SIKAIDA moldeek doitasun handiko gidatzeko, zuritzeko eta desmoldeatzeko mekanismoez hornituta daude, produktuaren koherentzia bermatzeko eta kalitate eskakizun zorrotzak betetzeko.

4. Estazio Anitzeko Diseinu Integratua

SIKAIDAk estazio anitzeko trokelen diseinu progresiboak edo jarraituak erabiltzen ditu, hainbat prozesu integratuz produkzio-eraginkortasuna eta produktuaren koherentzia nabarmen hobetzeko, bezeroen ekoizpen-kostuak murriztuz.

5. Lubrifikazio eta Deskarga Sistema Aurreratua

Erresistentzia handiko altzairua osatzeko erronkei aurre eginez, SIKAIDA Automotive Reinforcing Beam Stamping Dies lubrifikazio automatiko eta deskarga sistema optimizatu batekin hornituta daude, marruskadura murrizten, blokeoak saihesten ditu eta ekoizpenaren eraginkortasuna eta moldearen bizitza hobetzen ditu.

Produktuaren Ezaugarriak eta Aplikazioak

1. Gorputz Egituraren sendotzea: funtsezko eremuetan erabiltzen da, hala nola ateen aurkako talkaren habeetan eta A/B/C zutabeetan, bihurdura-zurruntasuna eta talkaren segurtasuna hobetzeko.

2. Irtenbide arina: piezetan % 15-25eko pisua murriztea lortzen du diseinu optimizatuaren eta material arinen bidez, indarra eta arin-eskakizunak orekatuz.

3. Txasis-sistemaren indartzea: txasisaren osagai nagusietan erabiltzen da, hala nola, azpimarkoa, ibilgailuen manipulazioaren egonkortasuna eta iraunkortasuna hobetzeko.

Fabrikazio Prozesuaren Sarrera

1. CAE Analisia eta Prozesuaren Diseinua

SIKAIDAk konformagarritasuna aztertzeko software profesionala erabiltzen du aldez aurretik prozesuak eta moldeen egiturak optimizatzeko, balizko arazoak saihesteko, I+G zikloa laburtzeko eta kostuak murrizteko.

2. Moldeen Diseinua

I+G-ko taldeak software profesionala erabiltzen du 3D diseinu osorako, funtsezko alderdietan zentratuz, hala nola puntzoi eta trokelen sakea eta hutsuneko euskarriaren diseinua, epe luzerako moldeen egonkortasuna eta fidagarritasuna bermatzeko.

3. Materialen hautaketa

- Moldearen oinarria: kalitate handiko karbonozko egitura-altzairua, hala nola 45 altzairua eta P20, zurruntasun orokorra bermatzeko.

- Laneko piezak: Cr12MoV altzairua edo zementuzko karburoa, higadura erresistentzia eta iraupena hobetuz.

- Gida-osagaiak: GCr15 errodamendu-altzairua, gidatzeko zehaztasuna bermatuz.

- Osagai elastikoak: 60Si2MnA malguki altzairua, materialaren prentsaketa eta desmoldaketa egonkorra bermatuz.

4. Doitasunezko mekanizazioa

Zabarraren mekanizazioa: Ekipamendu handiekin zimurtzea, akabera mekanizatzeko 0,2-0,5 mm-ko hobari bat utziz.

Amaitzeko mekanizazioa: abiadura handiko CNCa, alanbre-mozketa, EDM, etab. erabiliz, gainazaleko zehaztasuna ± 0,01 mm-ra bermatuz eta gainazaleko akabera optimizatuz.

Gainazalaren tratamendua: nitrurazioa, estaldura eta abar erabiliz, moldearen gogortasuna eta higadura erresistentzia hobetzea, herdoilaren prebentzioa eskainiz eta zerbitzu-bizitza luzatuz.

5. Muntaketa eta arazketa (T0 Trial Mold)

Langile profesionalek moldea muntatzen dute eta T0 proba-molde bat egiten dute, prozesu-parametroak behin eta berriz doituz, moldea aldatuz eta optimizatuz, piezak marrazki-baldintzak bete arte.

Garapen joerak

1. Ultra-High Strength Steel Konformazio Teknologia

Pisu arinaren eskaera gero eta handiagoa dela eta, SIKAIDAk 1500MPa baino gehiagoko erresistentzia handiko altzairuetara egokitutako moldeen teknologia garatu du, prozesu aurreratuak erabiliz, hala nola, beroa konformatzea, segurtasuna eta euskarri arina hobetzeko.

2. Jarraipen Adimentsua eta Digitala

SIKAIDAk teknologia adimenduna integratzen du Automotive Reinforcing Beam Stamping Trokelen fabrikazioan, denbora errealean monitorizatzeko sentsoreak txertatuz eta teknologia biki digitala konbinatuz parametroen autooptimizazioa eta arazketa birtuala lortzeko, I+G eraginkortasuna hobetuz.

3. Material anitzeko konformazio-teknologia

Altzairu-aluminio konposatuak bezalako egitura berrietarako, SIKAIDAk molde eta prozesu espezializatuak garatu ditu material anitzeko konformazio integratua lortzeko, pisua gehiago murriztuz.

4. Fabrikazio Gehigarriaren Teknologia Aplikazioak

SIKAIDAk 3D inprimatzeko teknologia aplikatzen du moldeen egitura konplexuak fabrikatzeko, fabrikazio-zikloak laburtzeko, moldeen errendimendua eta bizi-iraupena hobetzeko eta bezeroen lehiakortasuna areagotzeko.

Maiz egiten diren galderak

1.G.: Zein material erabiltzen dira normalean Automozio sendotzeko Beam Stamping Trokeletan?

A1: Moldearen oinarriak kalitate handiko karbono altzairu estrukturala erabiltzen du, hala nola 45 altzairua eta P20. Laneko piezak (puntzoiak eta trokelak) normalean karbono handiko kromo handiko altzairua (adibidez, Cr12MoV), abiadura handiko altzairua edo zementuzko karburoa erabiltzen dute. Gida-osagaiek karbono handiko kromozko altzairua erabiltzen dute (adibidez, GCr15), eta osagai elastikoek kalitate handiko malguki-altzairua erabiltzen dute (adibidez, 60Si2MnA). Material eta tratamendu termikoko prozesu desberdinak hauta daitezke ekoizpen-bolumenaren eta erabilera-baldintzen arabera.

2.G.: Zenbat denbora irauten du automobilgintza indartzeko habe estanpazioko trokelen ekoizpen-zikloa?

A2: Automobilgintza indartzeko habe estanpazioko trokelen ekoizpen-zikloa 8-15 hilabetekoa izaten da normalean, piezaren konplexutasuna, materialaren konformagarritasuna, eskakizun teknikoak eta produkzio-ahalmena bezalako faktoreen arabera. Estazio anitzeko trokel progresibo konplexuek edo material eta prozesu berriak erabiltzen dituzten trokelek garapen ziklo luzeagoa izango dute. Haien garapenak hainbat fase hartzen ditu barne diseinua, CAE analisia, doitasun-mekanizazioa, tratamendu termikoa, muntaketa eta arazketa, kalitate-kontrol zorrotza eta behin eta berriz saiakuntza-modulaketa optimizatzea eskatzen dutenak, moldearen errendimendua eta produktuaren kalitatea bermatzeko.
