Automozioen alboko panelaren barruko muntaia estanpatzeko trokelak

SIKAIDA Automozioen alboko panelen barruko muntaketa estanpatzeko trokelak alboko panelen barruko panelak txapatik estanpatzeko erabiltzen diren doitasun handiko trokel sistema handiak dira. Body-in-white ekoizpenean oinarrizko trokelak dira eta oso erabiliak dira bidaiarien eta ibilgailu komertzialen fabrikazioan. Produktu honek estanpazio-prozesu anitz integratzen ditu alboko panelaren barruko panelaren pieza bakarreko moldaketa lortzeko, ekoizpenaren eraginkortasuna eta koherentzia bermatuz. Txinan dugun fabrikak, ekipamendu aurreratuekin eta talde profesional batekin, trokelen ekoizpen egonkorra eta kalitatezkoa bermatzen du.

Produktuaren ezaugarri zehatzak

1. Egitura Handia eta Konplexua

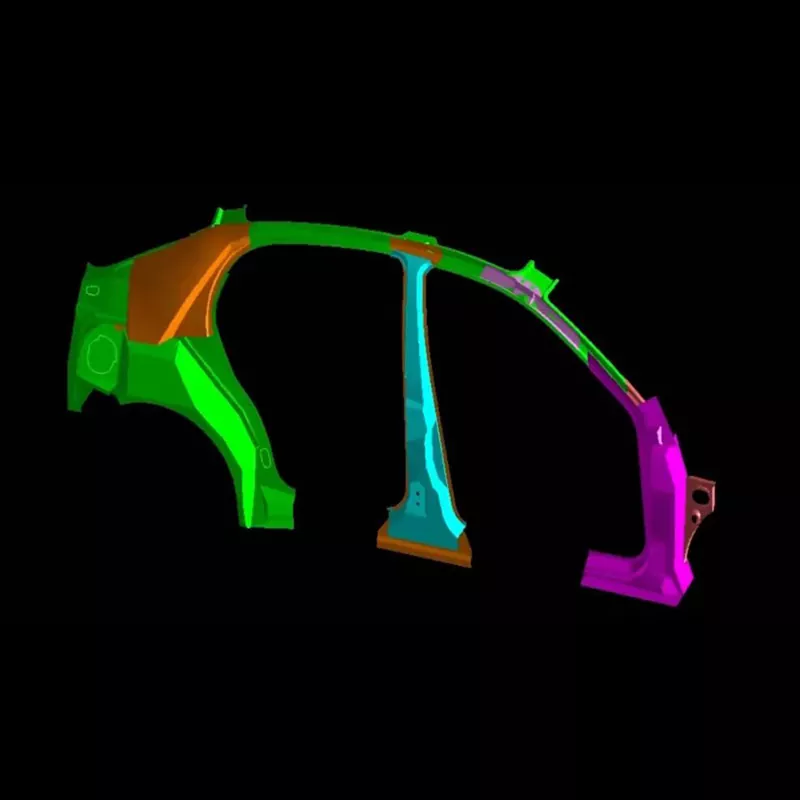

Alboko panelaren barruko panela tamaina handikoa da (800 mm-tik gorako luzera eta 600 mm-tik gorako zabalera) eta forma konplexua du, eta hainbat ezaugarri osatu behar dira. SIKAIDA Automotive Side Panel Barne Assembly Stamping Diseek gainazaleko zehaztasun handia, forma askeko gainazal anitz eta egiturazko diseinu arrazionala ditu, xafla handien estanpazioan indar banaketa irregularreko arazoa konpontzeko.

2. Doitasun handiko eta kalitate handiko eskakizunak

Kanpoko osagai gisa, alboko panelaren barruko panelak marradurarik, zimurrik eta bestelako akatsik gabe egon behar du. SIKAIDAk zorrotz kontrolatzen du moldearen zehaztasuna, Ra0.4μm-ko edo handiagoa den gainazaleko zimurtasuna lortuz, kalitate handiko ekoizpen-eskakizunak betez.

3. Prozesu anitzeko integrazioa

Automozioko alboko panelen barruko muntaketa estanpatzeko trokelak estazio anitzeko diseinu integratua hartzen du, eta, hala nola, marrazketa sakona eta moztea bezalako prozesu anitz burutzea ahalbidetzen du eragiketa bakarrean, eraginkortasuna hobetuz. Garraio automatizatua eta lineako ikuskapen-funtzioak gehi daitezke ekoizpen adimenduna lortzeko behar den moduan.

4. Doitasuneko Gidatze eta Orekatze Sistema

Gidatze, orekatze eta presio-sistema zehaztasunez hornituta, xafla estanpatzean indar banaketa uniformea ​​bermatzen du, produktuen akatsak saihestuz eta etekin-tasa hobetuz.

5. Egituraren Diseinu Berezia

Trokel segmentatua eta aldaketa azkarreko trokel-egitura erabiliz, bateragarria da erresistentzia handiko altzairua eta aluminiozko aleazioak bezalako material berriekin, konformazio-erronkak konpontzen eta aplikazio-eremua zabalduz.

Oinarrizko produktuaren ezaugarriak

1. Zurruntasun handia: erresistentzia handiko materialak erabiltzeak egonkortasuna bermatzen du tona handiko estanpazioan eta zerbitzu-bizitza luzatzen du.

2. Zehaztasun-gidaria: doitasun handiko gida-zutoin eta gida-manuken sistemak estanpazio-kokapena eta produktuaren zehaztasuna bermatzen ditu.

3. Monitorizazio adimenduna: Sentsore integratuak denbora errealeko monitorizazioa eta mantentze-lan prediktiboa ahalbidetzen dute.

4. Trokelen aldaketa azkarra: diseinu modularrak trokelen aldaketa denbora laburtzen du eta barietate anitzeko ekoizpenera egokitzen da.

Aplikazio-eszenatokiak

Automozioen alboko panelen barruko muntaketa estanpatzeko trokelak bidaiarien eta ibilgailu komertzialen karrozeriaren fabrikazioan erabiltzen dira batez ere, karrozeria zurian egiteko oinarrizko molde gisa, eta etxeko eta nazioarteko bezeroek aitortzen dituzte. Hornitzaile profesional gisa, SICAIDAk soluzio pertsonalizatuak eman ditzake ibilgailu eredu ezberdinen beharrei erantzuteko.

Fabrikazio-prozesua

1. Produktuen analisia eta prozesuen diseinua

Formabilitatea aztertzeko eta prozesuen diseinurako software profesionala erabiliz, balizko arazoak aurreikusten eta konpontzen ditu.

2. Moldeen Diseinua

UG eta CATIA bezalako 3D diseinuko software osoa erabiliz, xehetasun zorrotzak findu egiten dira moldearen zehaztasuna eta arrazionaltasuna bermatzeko.

3. Materialen hautaketa

Automozio alboko panelaren barruko muntaketa estanpatzeko trokelen markoa erresistentzia handiko burdinurtu edo altzairu soldatutako plakez egina dago. Funtsezko osagaiek higadura-erresistentzia handiko eta konpresio-erresistentzia handiko erreminta-altzairua erabiltzen dute moldearen kalitatea bermatzeko.

4. Doitasunezko mekanizazioa

Mekanizazio zakarra, mekanizazio fina, mekanizazio berezia eta eskuz leuntzea moldearen doitasuna eta itxura kalitatea bermatzen dute.

5. Muntaketa eta arazketa (T0 Trial Molding)

Muntatu ondoren, moldea makinan probatzen da, eta prozesuaren parametroak doitzen eta optimizatzen dira lagina sailkatu arte.

Garapen joerak:

1. Moldea integratua ultrahandia: alboko panelen barneko panelen joerara egokituz, molde bakarreko multzo batek 200 tona baino gehiago pisatu ditzake.

2. Materialen aplikazio berrietara egokitzea: diseinu optimizatua eta material aukeraketa material berrien moldaketa-ezaugarrietara egokitzen dira automobilen arin eta erresistentzia handiko eskakizunak betetzeko.

3. Fabrikazio eta digitalizazio adimenduna: integratutako sentsoreek denbora errealeko monitorizazioa ahalbidetzen dute, teknologia biki digitalarekin konbinatuta, garapen-zikloa laburtuz eta kostuak murriztuz.

4. Fabrikazio gehigarria (3D inprimaketa) aplikazioak

Automozioen alboko panelen barruko muntaketa estanpatzeko trokelek 3D inprimaketa teknologia erabiltzen dute egitura konplexuak sortzeko, fabrikazioaren eraginkortasuna eta produktuaren kalitatea hobetuz.

Maiz egiten diren galderak

Q1: Zein material erabiltzen dira normalean Automozioen alboko panelen barruko muntaketa estanpatzeko trokeletan?

A1: Moldearen oinarriak normalean erresistentzia handiko burdinurtua (adibidez, HT300, burdina harizkorra) edo altzairuzko plaka soldatuak erabiltzen ditu. Barrunbeak eta nukleoak bezalako osagai nagusiek karbono handiko eta kromo handiko erreminta altzairuak erabiltzen dituzte (adibidez, Cr12MoV, DC53, etab.), higadura-erresistentzia eta konpresio-erresistentzia handia eskainiz.

Q2: Zenbat denbora irauten du automobilgintzako alboko panelen barruko muntaketa estanpatzeko trokelen ekoizpen-zikloa?

A2: Automozioen alboko panelen barruko muntaketa estanpatzeko trokelak teknologiaren, esperientziaren eta eskulanaren gailurra dira. Diseinu mekanikoa, materialen zientzia, plastikotasunaren mekanika eta doitasuneko fabrikazioa integratzen dituzte. Haien garapen-ziklo luzea da (normalean 8-15 hilabete) eta garestia (milioika eta hamarnaka milioi RMBra iristen da), molde-enpresa baten indar integrala neurtzeko funtsezko erreferentzia bihurtuz. Automobilen karrozeriak diseinu arin, sendo eta adimentsuetara garatzen diren heinean, beren moldeen eskakizun teknikoak gora egiten jarraituko dute.
