Automobilaren Ezkerreko Atearen Kanpoko Panel Estanpatzeko Troquela

SIKAIDA Automotive Ezkerreko Atearen Kanpoko Atearen Kanpoko Panel Estanpatzeko Troquela tamaina handiko eta doitasun handiko molde-sistema bat da, ezkerreko atearen kanpoko panela estanpatzeko eta konformatzeko bereziki diseinatua. Bere fabrikazio-maila oinarrizko erreferentea da automobilgintza estanpatzeko trokeletarako. Sistema integratu hau zehaztasunez mekanizatuta dago, eta prozesu anitzen bidez kanpoko panelaren konformazio zehatza lortzen da. Ibilgailuen ereduen eskakizunetan oinarritutako fabrikei irtenbide pertsonalizatuak eman daitezke.

Produktuaren ezaugarri zehatzak

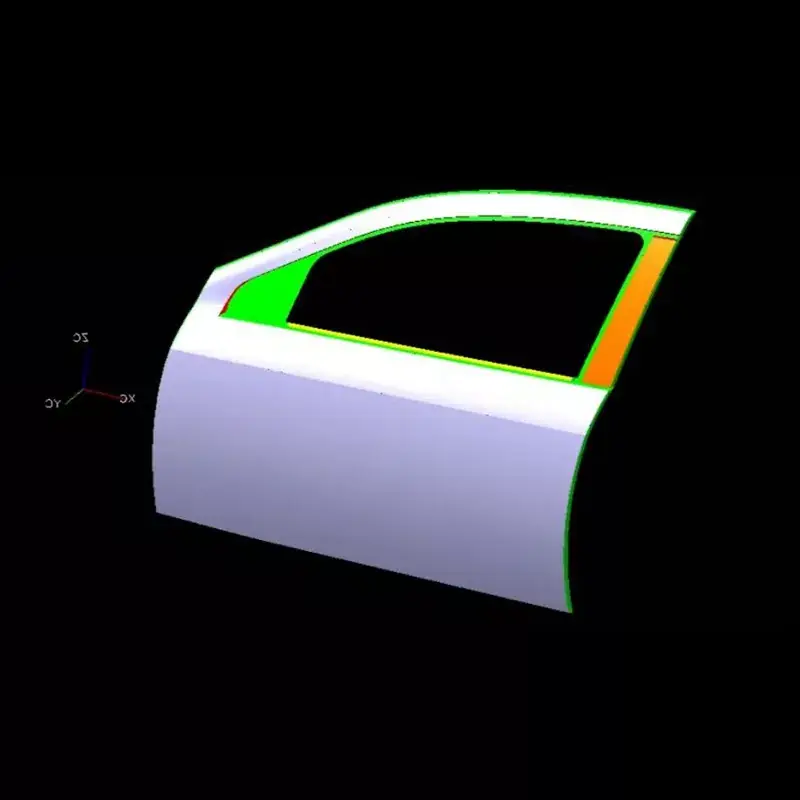

1. Egitura handia eta konplexua: ezkerreko atearen kanpoko panelak 1,5 metro baino gehiago ditu eta forma konplexua du. SIKAIDA moldeek hainbat egitura konplexu osatu behar dituzte zehaztasunez. CAE simulazioaren optimizazioaren bidez, konformazio egonkorra eta zehaztasuna bermatzen dira.

2. Doitasun handiko eta distira handiko eskakizunak: ezkerreko atearen kanpoko panelaren gainazala akatsik gabekoa izan behar da. SIKAIDA Automozioko Ezkerreko Atearen Kanpoko Panel Estanpatzeko Trokelak ispilu-mailako leuntze-zehaztasuna lortzen du (Ra balioa ≤ 0,4μm), erresistentzia handiko materialak erabiliz estanpazioaren deformazioa saihesteko eta piezen zehaztasuna bermatzeko.

3. Prozesu anitzeko moldaketa integratua: prozesu anitzeko moldaketa-prozesu jarraitua erabiliz, SIKAIDA Automotive Ezkerreko Atearen Kanpoko Panel Estanpatzeko Trokelak gidatzeko eta deskargatzeko sistemak integratzen ditu, prozesu-konexio zehatzak bermatuz, eraginkortasuna hobetuz eta akatsak murriztuz.

4. Zehaztasun-gidatze- eta orekatze-sistema: estanpazioan zehar deformazioaren eta malgukiaren arazoei aurre eginez, moldeak doitasun handiko gidatzeko eta orekatzeko sistemaz hornituta dago, estres uniformea ​​bermatzeko eta produktuaren etekina hobetzeko.

5. Hozte- eta ihes-sistema konplexua: hozte-uraren konformazio-kanal integratuak moldaketa-tenperatura kontrolatzen du, ihes-sistema batek airearen geldialdia saihesten duen bitartean, moldaketa kalitatea bermatuz.

Produktuaren Ezaugarriak eta Aplikazioak

Molde hau bidaiarientzako ibilgailuentzako kanpoko panelak fabrikatzeko egokia da, hala nola sedanak eta SUVak, aerodinamiko eta muntaketa baldintzak betetzen dituzten kanpoko panelak sortzeko. Txinan fabrikatzaile profesional gisa, SIKAIDA Automotive Ezkerreko Ateko Kanpoko Panel Stamping Die-k bezeroen aintzatespena lortu du bai nazioartean bai nazioartean.

Fabrikazio Prozesuaren Sarrera

1. Produktuen analisia eta CAE simulazioa: software profesionala erabiliz CAE simulazioa erabiltzen da moldaketa-arazoak aurreikusteko eta prozesu-parametroak optimizatzeko.

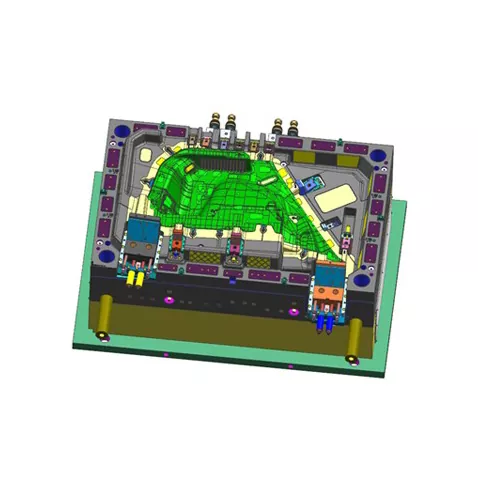

2. Moldearen diseinua: 3D diseinu osoa UG eta CATIA softwarea erabiliz egiten da, materialaren propietateak eta moldaketa baldintzak kontuan hartuta.

3. Materialen hautaketa: erresistentzia handiko altzairua moldearen oinarrirako erabiltzen da, higadura-erresistentzia handiko moldearen altzairuarekin (HRC48-52 tratamendu termikoaren ondoren) funtsezko eremuetan erabiltzen da Automozioko Ezkerreko Atearen Kanpoko Panelaren Estanpazio Trokelaren bizi-iraupena eta egonkortasuna bermatzeko.

4. Zehaztasun-mekanizazioa: mekanizazio zakarra eta fina, mekanizazio berezia eta ispilu-leuntzea bermatzen dute moldearen zehaztasuna eta gainazaleko kalitatea.

5. Muntaketa eta arazketa (T0 Trial Molding): osagaiak muntatu ondoren, proba moldaketa egiten da. T0-T3 arazketa-iterazio anitzek moldearen egonkortasuna eta produktuaren kualifikazioa bermatzen dute, talde profesional bati entrega-zikloa laburtzeko aukera emanez.

Garapen joerak

1. Moldeatze integratua ultrahandia: Automobilgintzako kanpoko panelek moldura integratuaren joera dute. SIKAIDAk moldeen diseinua optimizatzen du 2000 tonatik gorako estanpazio-ekipamendu handietara egokitzeko.

2. Teknologia arina: material arinetara egokitzea, hala nola, erresistentzia handiko altzairua eta aluminiozko aleazioak, diseinua eta prozesuak optimizatuz moldaketa kalitatea bermatzeko.

3. Fabrikazio adimenduna eta digitalizazioa: Sentsore, biki digitala eta IoT teknologiak integratzea Automotive Ezkerreko Atearen Kanpoko Panelaren Stamping Diearen monitorizazio adimenduna eta arazketa birtuala lortzeko, garapen-zikloa laburtuz.

4. Fabrikazio gehigarria (3D inprimaketa) Aplikazioak: metalezko zuzeneko 3D inprimaketa-teknologia erabiltzea pieza konplexuak fabrikatzeko, eraginkortasuna hobetuz, zikloak laburtuz eta fabrikazio tradizionalaren mugak hautsiz.

SIKAIDA, Automobilgintzako Ezkerreko Atearen Kanpoko Panel Estanpatzeko Trokelaren industrian erreferentea, Txinako hornitzaile eta fabrikatzaile profesionala da. Bere garapen-zikloa 8-15 hilabetekoa da, eta kostuak milioika eta hamar milioi Yuan bitartekoak dira. Etorkizunean, SIKAIDAk berritzen jarraituko du, automobilgintzaren garapen-joeretara egokituz eta moldeen soluzio are hobeak eskainiz.

Maiz egiten diren galderak

Q1: Zein material erabiltzen dira normalean Automobilaren Ezkerreko Atearen Kanpoko Panel Estanpatzeko Trokelerako?

A1: Trokelaren oinarria altzairu urratuz egina dago (adibidez, HT300, QT450) edo altzairu estandarra (esaterako, 45 altzairua, Cr12MoV). Profila, puntzoia eta trokelaren osagai nagusiek higadura-erresistentzia handiko trokel-altzairua erabiltzen dute (esaterako, SKD11, Cr12MoV, DC53, etab.), tratamendu termikoaren ondoren HRC48-52 gogortasuna lortuz.

2.G.: Zenbat irauten du automozioko Ezkerreko Atearen Kanpoko Panelaren estanpazio trokelaren ekoizpen-zikloa?

A2: Automozioko Ezkerreko Atearen Kanpoko Panel Estanpatzeko Trokela teknologiaren, esperientziaren eta eskulanaren gailurra da. Diseinu mekanikoa, materialen zientzia, plastikotasunaren mekanika eta doitasuneko fabrikazioa integratzen ditu, trokelak egiteko industriaren "koroaren harribitxia" irudikatuz. Bere garapen-zikloa luzea da (normalean 8-15 hilabetekoa) eta kostua altua da (milioi eta hamar milioi RMBra iristen da), trokelak egiteko enpresa baten indar integrala neurtzeko funtsezko erreferentzia bihurtuz. Automobilak adimen, elektrifikazio eta arintze aldera garatzen diren heinean, trokelak egiteko prozesuen eskakizun teknikoak handitzen joango dira.
