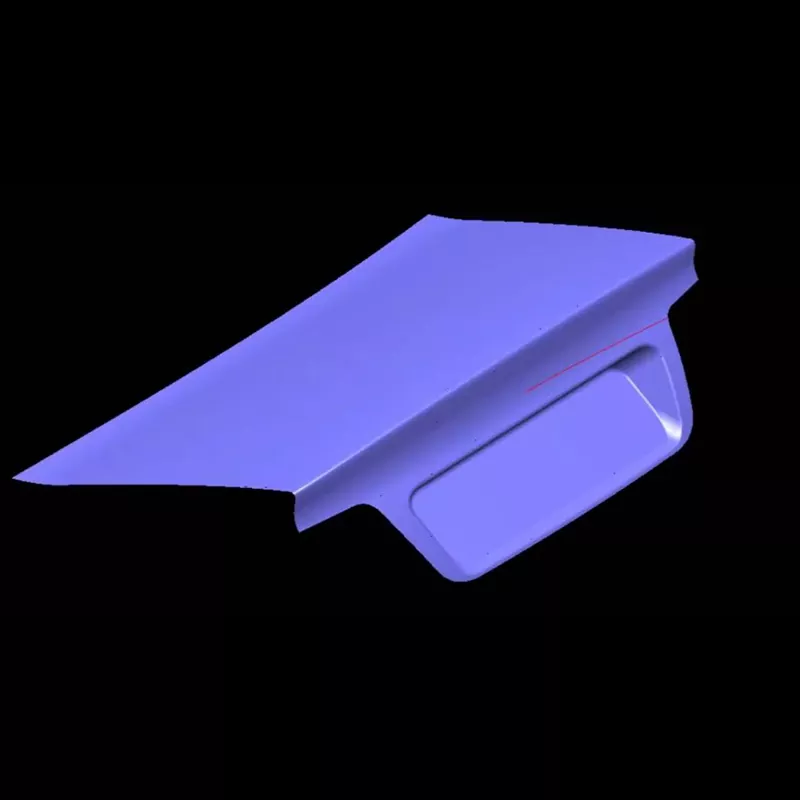

Automozioko maletaurreko estalkia kanpoko panela estanpatzeko trokelarekin

SIKAIDA Automotive Trunk Tap Kanpoko Panel Estanpatzeko Trokel handi eta doitasun handiko ekipamendu pieza bat da, metalezko estalkiaren kanpoko panelen osagaiak ekoizteko bereziki diseinatua. Hotzean ijetzitako altzairua eta aluminiozko aleazioak bezalako materialak erabiliz, gainazal kurbatu konplexuak eratzen ditu estanpazio-prozesu aurreratuen bidez, diziplina anitzeko teknologiak integratuz eta SIKAIDAren fabrikazio-gaitasun profesionalak erakutsiz.

Produktuen oinarrizko ezaugarriak:

1. Azalera kurbatu handien konformazioa: 800 mm × 600 mm-ko tamaina gainditzen duten enbor bikoitzeko estalki konplexuetarako egokia da, estanpazio prozesu bakar batean eratuta, kurbadura-kontrol zehatzarekin eta material-fluxuaren hobariarekin, pitzadurak eta zimurrak bezalako akatsak saihesteko.

2. Doitasun handiko eta distira handiko eskakizunak: gainazalek ispilu itxurako leunketa lortzen dute (Ra≤0.4μm), marradurarik eta koskarik gabe; estanpazio-parametroen kontrol zorrotzak gainazaleko akabera akatsik gabe bermatzen du, automozio-mailako itxura estandarrak betez.

3. Egitura geometriko konplexuetara moldagarritasuna: gure automozioko estalkiaren kanpoaldeko panelen estanpazio trokelak enbor kanpoko panelen hainbat ezaugarri geometrikoetara egokitzen dira, prozesuko gainazal osagarri optimizatuekin, saihets-hegalekin eta aireztapen-sistemekin, pieza guztietan konformazio uniformea ​​bermatzeko.

4. Zehaztasun gidari eta orekatzeko sistema: doitasun handiko gidatzeko eta orekatzeko gailu batekin hornituta, goiko eta beheko trokelen koaxialtasuna ≤0,02 mm-koa da, estanpazioko sake uniformea ​​bermatuz eta piezetan errebak eta lokalizatutako gehiegizko mehetasuna saihestuz.

5. Lubrifikazio- eta desmoldatze-sistema aurreratua: lubrifikazio-sistema zentralizatu batek marruskadura eta higadura murrizten ditu; Desmoldatze pneumatiko eta hidraulikoko mekanismoek deformazio leuna bermatzen dute deformaziorik edo marradurarik gabe.

Produktuen aplikazio-eszenatokiak

Bidaiarientzako estalkiak fabrikatzeko egokia da, hala nola, sedan, SUV eta MPV. Hiru kategoriatan banatuta ibilgailu motaren arabera:

1. Ekonomia: kostuan, egitura sinplifikatuan eta masa ekoizpenerako egokitasunean oinarritzen da.

2. Mid-to-High-End: itxura bikaina bilatzen du, doitasun handiko konformazio eta leunketa sistemaz hornitua.

3. Energia Berria: Diseinu arina, material berriak prozesatzeko egokia, hala nola aluminio aleazioak.

Fabrikazio-prozesua

1. Produktuen analisia eta prozesuen simulazioa

Automotive Trunk Lid Outer Panel Stamping Die-k software-simulazio-analisi profesionala erabiltzen du konformazio-akatsak aurreikusteko, prozesuak eta molde-egiturak optimizatzeko eta diseinuaren arrazionaltasuna bermatzeko.

2. Moldeen Diseinua

Diseinu-prozesu osoa 3D diseinu-softwarea erabiliz osatzen da, prozesatzea, muntatzea eta mantentzea kontuan hartuta, eta marrazki osoak eta BOM zerrenda bat ateraz.

3. Materialen hautaketa

- Moldearen oinarria: 45# altzairua edo 42CrMo, bero-tratatua indarra eta gogortasuna bermatzeko.

- Laneko piezak: Cr12MoV, SKD11 eta beste erreminta-altzairu batzuk, tratamendu termikoaren ondoren HRC48-52 gogortasuna dutenak, higadura erresistentzia bikaina eskainiz.

- Gida-zutabeak eta kaskarrak: Altzairuzko errodamenduak edo karbono handiko kromo altzairuak, gogortasun handia eta higadura erresistentzia handia bermatuz.

4. Doitasunezko mekanizazioa

Zabarraren mekanizazioak mekanizazio hobaria amaitzeko aukera ematen du; akabera mekanizatzeak zehaztasuna eta gainazaleko akabera bermatzen ditu. Gainazalak leunduak eta kromatu gogorrak dira ispiluaren akabera eta higadura erresistentzia bermatzeko.

5. Muntaketa eta arazketa (T0 Trial Molding)

Piezak estandarrak muntatu eta zigilatzea probatu. Egin probako estanpazioa zehaztasuna eta egonkortasuna egiaztatzeko. Optimizatu parametroak eta moldatu moldea amaitutako piezak estandarrak betetzen dituela ziurtatzeko.

Garapen joerak

Material arinetara egokitzea, fabrikazio adimenduna eta digitala sustatuz, doitasun-moldeaketa integratua lortuz, fabrikazio gehigarriko teknologia aplikatuz eta fabrikazio berdearen kontzeptuak landuz.

Maiz egiten diren galderak

1.G.: Zer material erabiltzen dira normalean Automozioko maletaurreko estalkiaren kanpoaldeko panelen estanpazio trokelean?

A1: Moldearen oinarriak karbonozko egiturazko altzairua edo aleaziozko egiturazko altzairua erabiltzen du, hala nola 45 # altzairua eta 42CrMo. Laneko gainazalak karbono handiko eta kromo handiko erreminta altzairuak erabiltzen ditu, hala nola Cr12MoV eta SKD11. Gida-zutabeak eta euskarriak errodamendu-altzairuz edo karbono handiko kromo-altzairuz eginda daude. Material guztiek tratamendu termiko egokia jasan behar dute behar diren gogortasuna, indarra eta higadura erresistentzia lortzeko.

2.G.: Zenbat irauten du automozioko estalkiaren kanpoaldeko panelen estanpazio trokelaren ekoizpen-zikloa?

A2: Automozioko enbor kanpoko paneletarako trokelak estanpatzeko garapen-zikloa normalean 8-15 hilabetekoa da, produktuaren konplexutasunaren, eskakizun teknikoen eta bezeroen beharren arabera. Diseinu faseak 2-3 hilabete behar ditu, fabrikazio faseak 4-6 hilabete behar ditu eta muntaketa, arazketa eta probako moldaketa faseak 2-3 hilabete behar ditu. Prozesu osoak optimizazio errepikakorren txanda ugari behar ditu ekoizpen masiboko eskakizunak betetzeko.

Q3: Nola ziurtatu enborraren kanpoko panelaren itxura kalitatea?

A3: Itxura-kalitatea bermatzeak hainbat fasetan kontrolatu behar du: Lehenik eta behin, trokelaren gainazalak ispilu-mailako leunketa estandarrak bete behar ditu (Ra≤0,4μm); bigarrenik, lubrifikazioa, hutsunearen euskarriaren indarra eta estanpazio-indarra zorrotz kontrolatu behar dira estanpazio-prozesuan; hirugarrenik, materialaren hautaketa egokia beharrezkoa da gainazaleko akatsak ekiditeko; eta laugarrenik, arrazoizko desmoldatze-metodo bat behar da marradurak saihesteko. Gainera, gainazaleko tratamenduak, hala nola kromatu gogorrak eta pinturak, beharrezkoak dira itxuraren kalitatea eta korrosioarekiko erresistentzia hobetzeko.
