Automotive Ezkerreko Fender estanpazio trokelak

SIKAIDAren Automotive Left Fender Stamping Die ezkerreko fender panelak estanpatzeko erabiltzen den doitasun handiko trokel handi bat da, gainazal kurbatu konplexuak eta ertz-bandak osatu behar ditu. Txinan automobilgintza estanpatzeko trokelen fabrikatzaile nagusi gisa, SIKAIDAk I+G eta fabrikazio esperientzia zabala du, produktuen teknologia liderra eta mundu mailako autogileei trokel irtenbide fidagarriak eskaintzen dizkie.

Produktuaren xehetasunak

1. Egitura Handia eta Konplexua

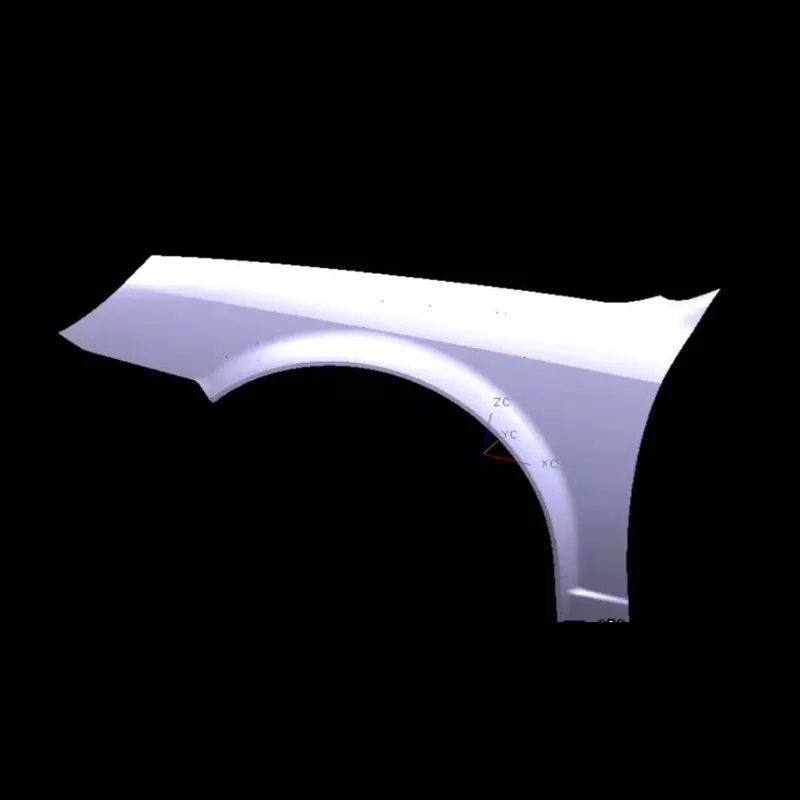

Automotive Left Fender Stamping Die hau tamaina handikoa da (800 mm-tik gorako luzera eta 500 mm-ko zabalera baino gehiagokoa), gainazal konplexuekin, hainbat gainazal kurbatu eta ertz-banda egin behar ditu, zehaztasun oso handia eskatzen du. SIKAIDA, bere diseinu eta prozesatzeko teknologia aurreratuarekin, ezin hobeto molda daiteke hainbat ibilgailu modeloren estilo-beharretara.

2. Doitasun handiko eta distira handiko eskakizunak

Ezkerreko babesa agerian dagoen azalera da eta gainazaleko akatsik gabe egon behar du; horregatik, trokelaren gainazaleko zimurtasunak Ra0,4-tik behera egon behar du. SIKAIDAk zorrozki kontrolatzen ditu ekoizpen-fase bakoitza trokelaren zehaztasuna eta estanpatutako piezen itxura kalitatea bermatzeko.

3. Konformazio-prozesu konplexua

Automotive Left Fender Stamping Die-k hainbat prozesu integratzen ditu, hala nola marrazketa, mozketa eta zulaketa, eta fase bakarreko marrazketa eta hidroformazio prozesuekin bateragarria da. SIKAIDAk prozesuaren diseinua optimizatzen du kostuak eraginkortasunez murrizteko eta eraginkortasuna areagotzeko.

4. Konformazio-sistema konplexua

Ezkerreko babesaren angelu negatiborako eta azpiegiturarako, trokelak mekanismo konplexuez hornituta dago, hala nola irristailuak eta ziriak, zentzuzko tiraketa-bead eta aireztapen-sistemarekin konbinatuta, akatsak ez sortzeko eta etekin-tasa hobetzeko.

5. Doitasuneko Gidatze eta Kokapen Sistema

Doitasun handiko gida-osagaiek goiko eta beheko trokelen lerrokadura zehatza bermatzen dute, eta kokapen-gailu sofistikatu batek txapa kokatzea zehatza bermatzen du, estanpazio-zehaztasuna eta trokelaren bizitza hobetuz.

Produktuaren Ezaugarriak eta Aplikazioak

Automotive Left Fender Stamping Die hau automozioko ezkerreko babesgailu desberdinak ekoizteko egokia da, aerodinamikoki moldatutako formak sortuz. Hainbat materialekin bateragarria da, hala nola altzairua eta aluminiozko aleazioak. Hornitzaile profesional gisa, SIKAIDAk zerbitzu pertsonalizatuak eskaintzen ditu ibilgailu eredu ezberdinen beharrei erantzuteko.

Fabrikazio Prozesuaren Sarrera

1. Produktuen analisia eta CAE simulazioa

CAE simulazioa AutoForm bezalako softwarea erabiliz egiten da pitzadura eta zimurra bezalako akatsak aurreikusteko eta konpontzeko, moldeen diseinuaren eta fabrikazioaren kalitatea bermatuz.

2. Moldeen Diseinua

3D diseinu osoa UG eta CATIA softwarea erabiliz egiten da osagaien xehetasunak fintzeko, moldearen egitura arrazoizkoa eta funtzionamendu fidagarria bermatuz.

3. Materialen hautaketa

Automotive Left Fender Stamping Die oinarria kalitate handiko altzairuz egina dago, hala nola 45 altzairua eta 42CrMo, laneko piezak, berriz, altzairu bereziak erabiltzen dituzte, hala nola Cr12MoV, gogortasun handia eta higadura erresistentzia handia bermatuz, epe luzerako intentsitate handiko estanpaziorako egokia.

4. Doitasunezko mekanizazioa

Mekanizazio-prozesu espezializatuek, besteak beste, zuhurketa, abiadura handiko CNC akabera, alanbre-mozketa eta leunketa fina, tenplaketa eta tenplaketarekin konbinatuta (HRC48-52 gogortasuna), doitasun eta gainazaleko zimurtasun baldintzak betetzen dituzte.

5. Muntaketa eta arazketa (T0 Trial Molding)

Muntatu ondoren, moldea makinan probatzen da. Prozesuaren parametroak behin eta berriz doitzen dira, eta moldea optimizatu egiten da estanpatutako piezak sailkatuta daudela eta moldea zuzenean masiboki ekoiztu daitekeela ziurtatzeko.

Garapen joerak:

1. Moldeatze integratua ultra-arina

Ezkerreko babeslea tamaina handiagoetara eta diseinu integratuetara garatzen ari da. SIKAIDAk prozesu aurreratuak erabiltzen ditu, esate baterako, beroa konformatzea, erresistentzia handiko eta arin-eskakizunetarako egokiak diren moldeak garatzeko.

2. Inteligentzia eta Digitalizazioa

Sentsoreak Automotive Left Fender Stamping Die-n txertatuta daude denbora errealean kontrolatzeko. Teknologia biki digitalarekin konbinatuta, arazketa birtuala lortzen da, garapen-zikloa laburtuz eta probako moldaketaren arrakasta-tasa hobetuz.

3. Material anitzeko eta moldaketa konposatua

Material berrietara egokituz, hala nola, aluminio-aleazioak eta karbono-zuntza, dagozkion konposite-moldeaketa-prozesuak eta moldeak garatzen dira merkatuko hainbat eskari erantzuteko.

4. Fabrikazio Gehigarriaren Aplikazioak

Moldearen osagai konplexuak fabrikatzeko 3D inprimatzeko teknologia erabiltzeak moldearen errendimendua hobetzen du, fabrikazio-zikloak laburtzen ditu eta egitura konplexuak fabrikatzearen abantailak nabarmentzen ditu.

SIKAIDAren Automotive Left Fender Stamping Die automozioko karrozeria panelen molde baten adibide tipikoa da. 8-15 hilabeteko garapen-zikloa eta kostu altuak konpainiaren indarra nabarmentzen du. Txinan fabrikatzaile eta hornitzaile profesional gisa, SIKAIDAk industriaren joerekin jarraituko du, etengabe optimizatuko ditu bere produktuak eta kalitate handiko molde soluzioak emango dizkie bezero globalei.

Maiz egiten diren galderak

Q1: Zein material erabiltzen dira normalean automozioko ezkerreko babes-istraketarako trokeletan?

A1: Moldearen oinarriak kalitate handiko karbonozko egitura altzairua (esaterako, 45 altzairua) edo aleaziozko egitura altzairua (adibidez, 42CrMo) erabiltzen du. Laneko piezak (profilak, ebaketa-ertzak) karbono handiko, kromo handiko erreminta altzairua (adibidez, Cr12MoV, SKD11) edo hauts metalurgia altzairua (adibidez, CPM-D2) erabiltzen dute gogortasun handia, higadura erresistentzia handia eta gogortasun ona bermatzeko.

2.G.: Zenbat denbora irauten du automozioen ezkerreko babesleen estanpazioko trokelen fabrikazio-zikloak?

A2: Automobilen ezkerreko babeserako trokelen estanpazio-zikloa luzea da (normalean 8-15 hilabete) eta kostua handia da (milioika eta hamar milioi RMBra iristen da), trokelak egiten dituzten enpresen indar integrala neurtzeko funtsezko erreferentzia bihurtuz. Autoak adimenaren, elektrifikazioaren eta arintasunaren bidean garatzen diren heinean, beren trokelen eskakizun teknikoak handitzen joango dira.
