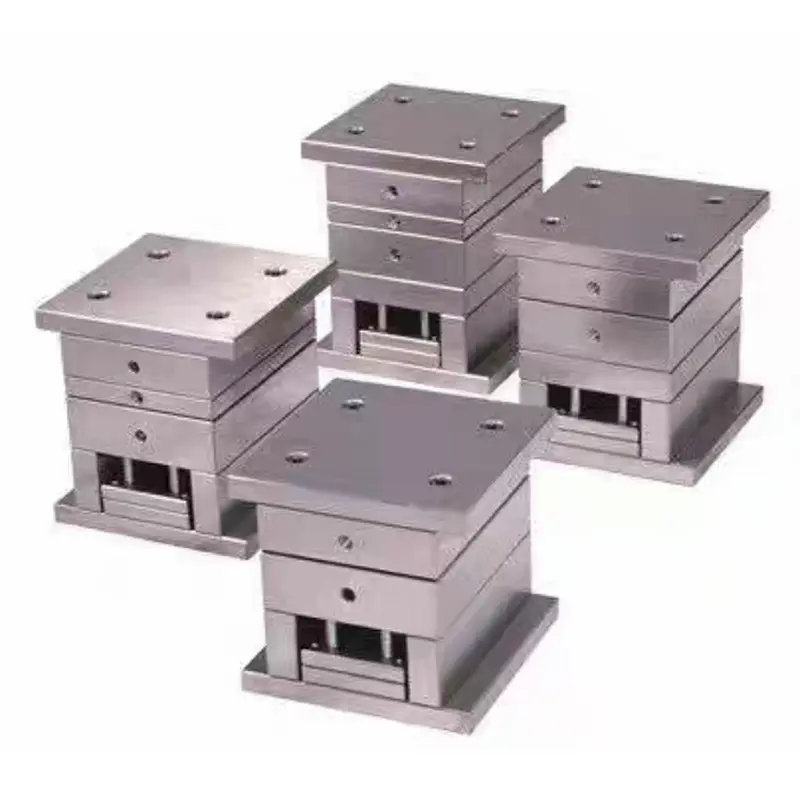

Zehaztasun ultra-altuko ate txikiko moldearen oinarria

SIKAIDA Zehaztasun Ultra-Altuko Moldearen Oinarria hiru plakako injekzio-moldeetarako bereziki diseinatuta dago, elektronika, automobilgintza, medikuntza eta optika industrian balio handiko osagaiak ekoizteko egokiak. Zurruntasun handia, mikra-mailako posizionamendua, tenperatura-kontrol egonkorra eta kanporatze-teknologia automatizatua integratzen ditu kalitate handiko eta koherentea lortzeko soldadura-lerrorik edo uzkurtze-markarik gabe. Moldearen oinarriak orratz balbula motako kanal beroaren diseinu berezia erabiltzen du, puntu anitzeko injekzioa eta urtze-fluxuaren kontrol zehatza ahalbidetzen du, akatsik gabeko produktuak bermatuz eta goi mailako fabrikazioan funtsezko ekipamendu bihurtuz.

Ezaugarri tekniko nagusiak

1. Doitasun handiko Gida Sistema

Zehaztasun Ultra-Altuko Ate Txikiko Moldearen Oinarriak doitasun handiko arrabolen gidak eta irristagailu linealak erabiltzen ditu, doitasun-lurraren gida-zuloekin batera, moldearen irekiera eta itxiera leuna eta errepikakortasun handia bermatuz. Sakea 0,01 mm-ko tartean kontrolatzen da, gidaren sakeak eragindako flash-ak eta errebak modu eraginkorrean ezabatuz.

2. Tenperatura Kontrolatzeko Sistema Adimenduna

Puntu anitzeko tenperatura sentsoreak eta kontrol modulu adimendun bat integratuz, moldearen tenperaturaren zehaztasuna ±1 ℃ barruan kontrolatzen da. Zonalde independentearen tenperatura kontrolatzeak produktuaren atal ezberdinetarako tenperatura zehatza doitzeko aukera ematen du, urtze-fluxua optimizatuz eta hondar-estresa murriztuz.

3. Orratz Balbula Hot Runner Sistema

Doitasun handiko orratz-balbula sistema beroa erabiliz, puntu anitzeko injekzioa eta kontrol sekuentziala ahalbidetzen ditu. Orratz-balbularen irekitze-erantzun-denbora ≤0,1 segundokoa da, urtzearen atzera-fluxua eta kordak era eraginkorrean saihestuz, gardentasun handiko eta itxura-eskakizun zorrotzak dituzten produktuetarako egokia.

4. Zurruntasun handiko egitura-diseinua

Zehaztasun Ultra-Altuko Ate Txikiko Moldearen Oinarriak erresistentzia handiko aleazio altzairua erabiltzen du, tentsioa arintzeko errekostea jasaten du eta saihets-diseinu optimizatua eta elementu finituen analisia barne hartzen ditu diseinu hobetzeko. Horrek presio handiko injekziopean deformazio minimoa eragiten du, estutze-indarraren banaketa uniformea ​​eta moldearen bizitza luzatzen du.

5. Ejekzio Sistema Automatizatua

Zehaztasun sinkronoko kanporatze-mekanismo batez hornituta, kanporatze-abiadura eta trazua zehatz-mehatz doi daitezke. Gida autolubrikatzaileak bermatzen ditu kanporatze leuna, marmeladarik gabekoa, desmoldatze-indar uniformea ​​eta produktuaren deformazio- eta kalte-arrisku murriztea.

Produktuen aplikazioak:

1. Elektronika eta Komunikazioak: Telefono mugikorren markoak, konektoreak, bero-hustugailuak

2. Automobilgintza: Sentsoreak, aginte-panelak, argiztapen-osagaiak

3. Gailu medikoak: Xiringak, odol-bereizleak, diagnostiko ekipoak

4. Osagai optikoak: Lenteak, iragazkiak, pantaila-panelak

Fabrikazio-prozesua:

1. Diseinuaren Analisia eta Simulazioa

Moldflow eta ANSYS bezalako CAE software profesionala erabiliz, molde-fluxua, egitura-indarra eta analisi termodinamikoak egiten dira moldaketa-arriskuak aurreikusteko eta korrikalari eta hozte-sistemaren diseinua optimizatzeko.

2. Doitasunezko mekanizazioa

- Zabarraren mekanizazioa: CNC fresatzeko makina handiek erreferentziako gainazalak eta eskemak mekanizatzen dituzte, akaberarako sobera utziz.

- Bero-tratamendua: funtsezko osagaiak tenplaketa eta tentsioa arintzeko errekostea jasaten dute, materialaren egonkortasuna eta propietate mekanikoak bermatzeko.

- Akaberako mekanizazioa: CNC abiadura handiko mekanizazioak doitasun handiko gainazalak lortzen ditu Ra 0,8μm-ko gainazal zimurtasuna dutenak.

- Gainazalaren tratamendua: giltzazko gainazalek zehaztasun handiko artezketa eta leunketa jasaten dituzte, pieza mugikor leunak eta higadura erresistenteak bermatzeko.

3. Muntaketa eta arazketa

- Osagaien muntaiak torque-giltzak erabiltzen ditu finkagailuen aurrekarga kontrolatzeko.

- Sistema hidraulikoen, tenperatura kontrolatzeko eta kanporatze-sistemaren arazketa independenteak funtzionamendu normala bermatzen du.

- T0 probako moldaketak prozesuaren parametroak optimizatzen ditu eta moldea konpontzen du produktuak estandarrak bete arte.

Garapen joerak

1. Integrazio Adimentsua

Sakon integratzen ditu IoT eta AI teknologiak ekipoen interkonexioa, datuak eskuratzea eta prozesuen autooptimizazioa lortzeko. Mantentze-lan prediktiboa eta anomalia-alarmak onartzen ditu, ekoizpen-eraginkortasuna eta produktuaren egonkortasuna hobetuz Doitasun Ultra-Altuko Ate Txikiko Mold Basearen.

2. Mikro-espumatze Teknologiaren Aplikazioa

Fluido superkritikoko injekzio sistema batekin konbinatuta, arintzea eta gainazaleko kalitatea hobetzea lortzen du, horma lodiko produktuetan uzkurtzearen arazoa konpontzen du eta materialaren erabilera % 30 baino gehiago murrizten du.

3. Digital Twin Aplikazioa

Molde-sistema birtual bat eraikitzen da prozesu-parametroak optimizatzeko eta ingurune birtualean hutsegiteak aurreikusteko, proba-moldeen kopurua murriztuz eta garapen-zikloa laburtuz.

4. Fabrikazio Gehigarriaren Integrazioa

Metalezko 3D inprimatzeko teknologia hozteko ur-kanal konplexuak eta kanal beroak fabrikatzeko aplikatzen da, prozesatzeko ohiko mugak hautsiz, hozte-eraginkortasuna hobetuz, fabrikazio-zikloa laburtuz eta energia-kontsumoa murriztuz.

Ohiko galderak

Q1: Zer motatako injekzio-moldaketa da Doitasun Ultra-Altuko Ate txikiko Moldearen Baserako egokia?

A1: Ate txikiko moldearen oinarriak bereziki egokiak dira itxura zorrotzak dituzten doitasun handiko plastikozko piezak moldatzeko, hala nola konektore elektronikoak, lente optikoak eta gailu medikoen karkasak. Batez ere egokiak dira soldadura-lerrorik, uzkurtze-markarik eta gainazaleko kalitate handia behar duten produktuetarako.

Q2: Zein da produkzio-zikloa ate-moldearen oinarri txiki bat erabiltzean?

A2: Ate-moldearen oinarri txiki baten garapen-zikloa normalean 4-8 astekoa da, produktuaren konplexutasun eta doitasun-baldintzen arabera. Hasierako inbertsioa handiagoa den arren, bere produkzio-eraginkortasun handia eta produktuaren kalitate handiagoak epe luzerako kostu-eraginkortasun nabarmena dakar.

Q3: Zeintzuk dira ate finko moldeen oinarrien abantailak molde tradizionalekin alderatuta?

A3: Molde tradizionalekin alderatuta, ate fineko moldeen oinarriek abantailak eskaintzen dituzte, hala nola produktuaren zehaztasun handiagoa, gainazaleko kalitate hobea, ekoizpen eraginkortasun handiagoa eta automatizazio maila handiagoa. Orratz-balbularen sistema beroak produktuen akatsak saihesten ditu, prozesatzeko osteko urratsak murrizten ditu eta materialaren erabilera hobetzen du, bolumen handiko eta kalitate handiko ekoizpen-beharretarako bereziki egokia da.
