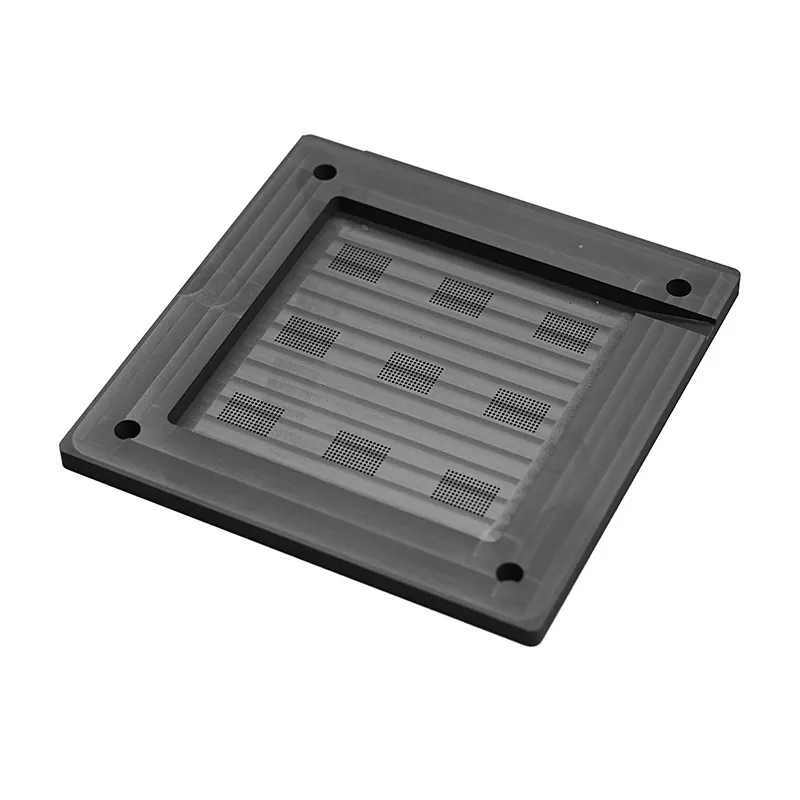

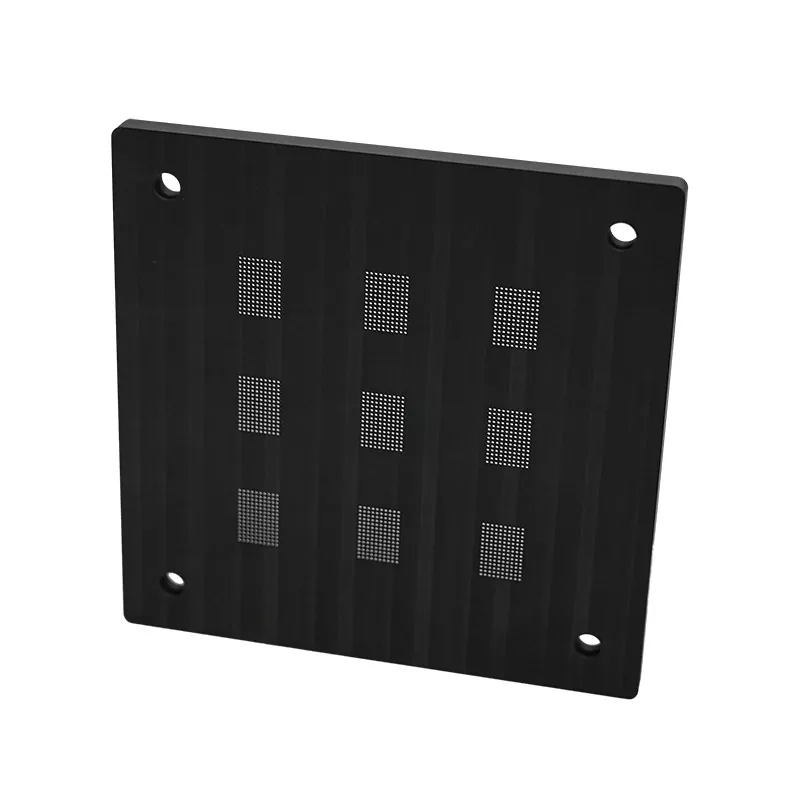

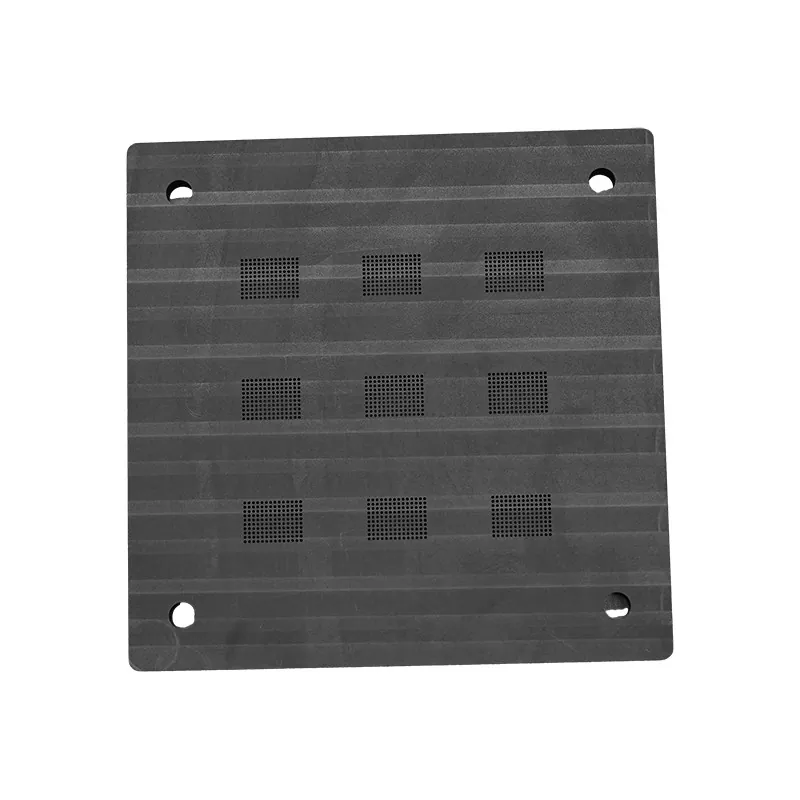

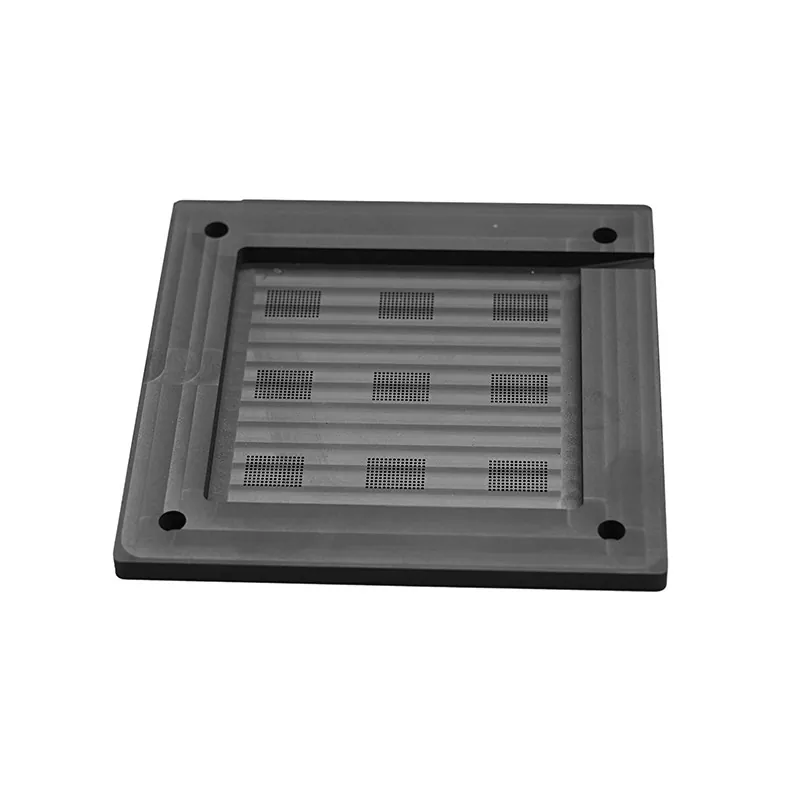

Grafitozko bolak jartzeko instalazioak

SIKAIDA Graphite Ball Placement Fixtures purutasun handiko grafitoa eta doitasun mekanizatu eta gainazalak tratatzeko teknologiak erabiltzen dituzte, erdieroaleen kalitateko estandarrak betez. Gainazala leuna eta garbia da, tenperatura altuko errendimendu egonkorra duena. Egitura optimizatuak funtzionamendua eta mantentze-lanak errazten ditu, baloiak jartzeko eraginkortasuna eta etekina eraginkortasunez hobetuz.

Garbitasun handiko grafitoa termikoki eroalea eta korrosioarekiko erresistentea da, tenperatura altuko soldaduretan dimentsio-egonkortasuna bermatzen du eta ioien kutsadura kaltegarria saihesten du. Gainazaleko tratamendu bereziek hezegarritasun bikaina bermatzen dute soldadura-bolekin, oxidazio-kutsadura saihestuz.

Zehaztapen Teknikoak

Ezaugarri nagusiak

Grafitozko bolak jartzeko instalazioek hainbat ezaugarri nagusi dituzte: 1) Garbitasun handia (grafitoa ≥99,5%, ioi kutsadurarik gabe); 2) Lautasun handia (lautasuna ≤0,002 mm/m, Ra≤0,4 μm); 3) Mikra mailako bola jartzeko zehaztasuna (bolaren diametroa ± 0,025 mm, bola tartea ± 0,05 mm); 4) Tenperatura handiko erresistentzia (errendimendu egonkorra 300 °C-tan); 5) Kudeaketa termiko bikaina (eroankortasun termiko uniformea, estres termikoa murriztea).

Aplikazio-eszenatokiak

Graphite Ball Placement Fixtures erdieroaleen bilgarrietan (dentsitate handiko bilgarrietan, hala nola BGA eta CSP), muntaia mikroelektronikoan (osagai txikiak, esaterako 0402 eta 0201), gailu optoelektronikoetan (LEDak, laserrak), MEMS gailuetan eta potentzia erdieroaleetan (IGBTak, MOSFETak).

Funtsezko abantailak

1. Materialaren garbitasunaren abantaila: ezpurutasun-eduki baxua, gasaren bilakaera-tasa baxua, egonkortasun kimikoa, loteen errendimendu koherentea eta erdieroaleen industriako estandarrak betetzea.

2. Zehaztasun Abantailak: Mikra-mailako lautasuna eta kokapen-zehaztasuna, gainazal leuna eta akatsik gabekoa, ekoizpen masiboan errepikakortasun bikaina eta dentsitate handiko ontzietara moldagarritasuna.

3. Errendimendu termikoaren abantailak: funtzionamendu-tenperatura-barruti zabala (-40 °C eta 300 °C), hedapen termikoko koefizientea siliziozko obleekin bateragarria, eroankortasun termiko ona eta ziklo termikoen errendimendu egonkorra.

4. Prozesuaren bateragarritasuna Abantailak: Grafitozko bolak jartzeko instalazioak hainbat soldadurekin bateragarriak dira, prozesuko leiho zabala dute, erraz garbitzen dira, bizitza luzea dute eta abantaila ekonomiko handiak eskaintzen dituzte.

Gaitasun teknikoak

Konpainiak gaitasun tekniko sendoak ditu: materialaren kontrol zorrotza, iristean ikuskapen anitzekin; Doitasun handiko prozesatzeko ekipamendu multzo oso batekin hornitua gainazaleko kalitatea bermatzeko; gainazaleko tratamendu-prozesu anitzak behar desberdinak asetzeko; azterketa sistema zehatza zehaztasun egonkorra bermatzeko; eta benetako ekoizpenera egokitzeko ingurumen-proba zorrotzak gainditu dituzten produktuak.

Maiz egiten diren galderak:

Q1: Zergatik aukeratu grafitozko materiala pilotak jartzeko tresnak egiteko?

A1: Grafitozko materialak oso garbitasun handia du, eroankortasun termiko bikaina eta tenperatura altuko erresistentzia du, eta kimikoki egonkorra da erdieroale prozesuetan. Beste material batzuekin alderatuta, grafitoak ez ditu txipetan ezpurutasun ioi kaltegarriak askatzen eta tenperatura altuetan dimentsio-egonkortasuna mantentzen du, material aproposa da erdieroaleen bola jartzeko aparatuetarako.

Q2: Zein dira aparatuaren gainazaleko lautasun eta zimurtasun espezifikoak?

A2: Gure grafitozko bolak jartzeko instalazioek 0,002 mm/m-ko gainazaleko lautasuna dute eta Ra≤0,4 μm gainazaleko zimurtasuna dute. Gainazaleko lautasun eta leuntasun oso altu honek txiparekin eta substratuarekin kontaktu uniformea ​​bermatzen du, gainazaleko irregulartasunak eragindako bolak jartzeko akatsak saihestuz.

3.G.: Zein da lor daitekeen baloia kokatzeko zehaztasuna?

A3: Gure ekipamenduek ±0,025 mm-ko kokapen-zehaztasuna lortzen dute baloia eta ±0,05 mm-ko baloi-zehaztasuna. Zehaztasun-maila honek gaur egungo erdieroaleen ontziratze prozesuen eskakizunak betetzen ditu eta dentsitate handiko eta mikro-pitch bola jartzeko aplikazioak kudeatu ditzake.

Q4: Zein da aparatuaren funtzionamendu-tenperatura maximoa?

A4: Gure grafitozko bolak jartzeko instalazioak normalean funtziona dezake -40 °C eta 300 °C arteko tenperatura tartean. Tenperatura-tarte honek erdieroaleen ontziratze-prozesuen fase kritiko guztiak hartzen ditu, besteak beste, reflow soldadura eta tenperatura altuko biltegiratzea.

Q5: Eman al ditzakezu tresna pertsonalizatutako produktuak?

A5: Bai, zerbitzu pertsonalizatuak eman ditzakegu bezeroaren behar zehatzen arabera. Bezeroek marrazki edo lagin zehatzak eman ditzakete, eta estandar ez diren tresneria produktu desberdinak prozesatu ditzakegu. Prozesatzeko gutxieneko tamaina 0,5 mm-koa da, eta tolerantzia ±0,01 mm-ko barruan kontrola daiteke.

6.G.: Zein da tresnen bizitza eta berrerabilgarritasuna?

A6: Erabilera arruntean eta mantentze-lan egokian, gure grafitozko bolak muntatzeko tresnak 100 aldiz baino gehiago berrerabil daitezke. Benetako zerbitzu-bizitza erabilera-baldintza zehatzen, prozesu-parametroen eta mantentze-lanen araberakoa da. Gainazalaren ikuskapena eta errendimendu probak egitea gomendatzen dugu erreminta egoera onean dagoela ziurtatzeko.

7.G.: Nola bermatzen duzu tresnaren garbitasuna eta kutsadurarik gabeko izaera?

A7: Gure tresnak garbiketa zorrotza eta gainazaleko tratamendua jasaten ditu prozesatu ondoren, ultrasoinuen garbiketa, ur deionizatua garbitzea eta tenperatura altuko gozogintza barne. Tresneria ontzi antiestatiko eta hautsaren aurkako ontzietan ontziratzen da, garraioan eta biltegiratzean garbitasuna bermatzeko. Produktua jaso ondoren, bezeroei gomendatzen zaie ontziratu eta gela garbi batean erabiltzeko.

8.G.: Zein dira tresneriaren erresistentzia eta eroankortasun termikoa?

A8: Gure grafitozko tresnek 8-15 μΩ·m-ko erresistentzia du (25°C-tan) eta 120-200 W/m·K-ko eroankortasun termikoa gutxi gorabehera. Parametro hauek errendimendu orekatua bermatzen dute isolamendu elektrikoan eta kudeaketa termikoan, erdieroaleen ontziratze-aplikazio ezberdinetarako egokia da.
