Doitasun estandarra sinplifikatutako ate txikiko moldearen oinarria

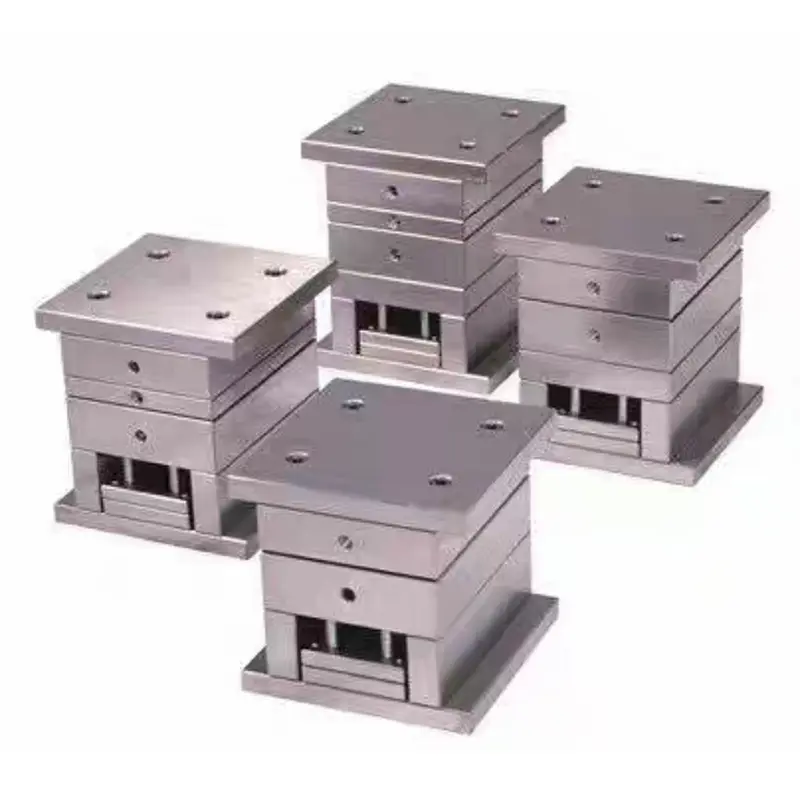

Estandar Doitasun Sinplifikatutako Ate Txiki Moldearen Oinarri honek hiru plakako egitura du ate puntu batekin, ate finko moldeen oinarri tradizionaletatik optimizatuta. Mekanismo laguntzaile erredundanteak ezabatzen dira, diseinua sinplifikatuz, oinarrizko funtzioak mantenduz. I+G, produkzioa eta kalitate-kontrola integratzen dituen Txinako fabrika batean fabrikatua, plastikozko moldaketaren industriako hornitzaile fidagarria da. Produktua masa-ekoiztutako plastikozko produktuetarako egokia da forma sinpleak eta horma-lodiera uniformeak dituztenak. Bere kostu-eraginkortasuna eta egonkortasun handiak hainbat industriatan ezaguna egin du.

Ezaugarri nagusiak

1. Egiturazko Ezaugarriak

- Hiru plakako egitura: plaka finko batez, mugikorrez eta kanporatze-plaka batez osatua, gida-zutabeekin eta kasikekin gidatzeko zehatz-mehatz; puntu bakarreko injekzioa puntu-ate batekin, fluxu-ibilbide laburra, gutxieneko hondakina, produktu txikietarako egokia.

- Diseinu Sinplifikatua: Mekanismo osagarri konplexuak ezabatzen ditu, egitura sinplea eta fabrikazio kostuak eta konplexutasuna murrizten dituena.

- Zehaztasun estandarra: dimentsio-zehaztasuna ±0,05 mm, gainazaleko zimurtasuna ≤Ra0,8μm, plastikozko piezen orokorren baldintzak betetzen ditu prozesatu gehigarririk gabe.

2. Diseinu estandar modularra: Standard Precision Simplified Small Gate Mold Baseak nazioarteko estandarrak hartzen ditu, hala nola LKM eta HASCO, 2020 eta 2025 bezalako eredu arruntekin, konfigurazio eta ordezkapen azkarrak ahalbidetuz; diseinu modularrak mantentze-lanak errazten ditu eta zerbitzu-bizitza luzatzen du.

3. Hozte-sistemaren diseinua: hozte-uraren zirkuituaren diseinu konbentzionalak eraginkortasun moderatua eta diseinu sinplea eskaintzen ditu, hozte-eskakizunak betetzen dituen bitartean prozesatzea eta mantentze-lana errazten du, geroko kostuak murriztuz.

4. Point Gate Abantailak: Puntuaren atearen diametroa 0,5-2mm, gutxieneko eta erraz ken daitezkeen marka, PP eta ABS bezalako isurgarritasun ona duten plastikoetarako egokiak, produktuaren kalitatea bermatuz.

Aplikazioak

Standard Precision Simplified Small Gate Mold Base egokia da plastikozko produktuen masa ekoizteko, hala nola etxetresna txikien karkasak eta botoi elektronikoak. Bateragarria da forma sinplea duten produktuekin, horma-lodiera uniformea ​​dutenak eta itxura-eskakizun berezirik ez dutenak, hainbat industriaren beharrak estaliz.

Abantaila Ekonomikoak

1. Kostu kontrolagarriak: zehaztasun handiko moldeen oinarriek % 30-50 aurrezten dute material eta prozesatzeko kostuetan, bezeroen lehiakortasuna hobetuz.

2. Ziklo laburreko denbora: 2-4 asteko fabrikazio-zikloak merkatuaren erantzun azkarra ahalbidetzen du eta produktua abiarazteko denbora laburtzen du.

3. Eragiketa Erraza: Egitura argia, muntaketa eta mantentze erraza, operadoreentzako trebetasun eskakizun baxuak, eskala handiko ekoizpena erraztuz.

Fabrikazio-prozesua

1. Diseinu-fasea: plastikozko produktuaren parametroetan oinarritutako moldearen egitura zehaztu, molde-oinarri estandar egoki bat hautatu eta barrunbea eta nukleoa diseinatu UG eta Pro/E bezalako softwarea erabiliz, prozesuko faktore nagusiak kontuan hartuta.

2. Materialen hautaketa

Standard Precision Simplified Small Gate Mold Baseak karbonozko egitura altzairua erabiltzen du, hala nola 45 altzairua. Gida-zutabeak eta zutoinak higadura erresistentea duten altzairuz eginda daude. Barrunbea eta nukleoa aurrez gogortutako molde altzairuz eginda daude, hala nola P20 (HRC30-35). Pieza estandarrak fabrikatzaile espezializatuetatik ateratzen dira.

3. Prozesatzeko Fluxua

- Zabarraren mekanizazioa: Moldearen plakaren eta barrunbearen zakar-mekanizazioa, 0,5-1 mm-ko hobari bat utziz.

- Akaberako mekanizazioa: barrunbearen CNC mekanizazioa, pieza konplexuen alanbreen ebaketa, eta aldibereko zulaketa eta zulaketa.

- Bero tratamendua: barrunbea eta nukleoa HRC30-35era tenplatzea, higadura erresistentzia hobetzeko.

- Gainazalaren tratamendua: Barrunbearen leunketa Ra0,8μm-ra.

4. Muntaketa eta arazketa

Muntatu pieza estandarrak eta barrunbea/nukleoa, instalatu injekzio-makinan proba moldeatzeko eta parametroak doitzeko. Doitu barrunbea saiakuntzako moldaketa emaitzen arabera eta ohiko akatsak konpondu.

Garapen joerak

1. Normalizazioa eta modularizazioa: estandarizazioa hobetu konfigurazio azkarraren fabrikazioa lortzeko eta entrega-zikloak laburtzeko.

2. Fabrikazio Adimenduna: automatizazio digitalaren teknologia konbinatzea prozesatzeko zehaztasuna eta eraginkortasuna hobetzeko.

3. Eraginkortasun handiko hozte: ur-kanalaren diseinua optimizatu hozte-eraginkortasuna hobetzeko kostuak kontrolatzen dituen bitartean.

4. Arinak eta iraunkorrak: egitura eta material optimizatuak pisua murrizteko, higadura erresistentzia hobetzeko eta bizitza luzatzeko.

Maiz egiten diren galderak

Q1: Zer plastikozko produktuetarako egokia da Doitasun Sinplifikatu Estandarra Ate Txikiko Moldearen Oinarria?

A1: Tamaina txiki eta ertaineko plastikozko piezak egiteko egokia da, hala nola, etxetresna elektrikoen karkasak, produktu elektronikoen botoiak, eguneroko beharrak dituzten ontziak, paperezko osagarriak, etab. Bereziki aproposa forma nahiko sinpleak, horma-lodiera uniformeak eta itxura eskakizun baxuak dituzten masa-ekoiztutako produktuetarako.

Q2: Zein da moldearen oinarri sinplifikatuen eta doitasun handiko moldeen arteko desberdintasun nagusia?

A2: Desberdintasun nagusiak egituraren konplexutasunean, zehaztasun mailan eta gainazaleko kalitate-baldintzetan daude. Moldearen oinarri sinplifikatuak mekanismo osagarri konplexuak ezabatzen ditu, egitura sinple estandarizatu bat hartzen du, ± 0,05 mm-ko dimentsio-zehaztasuna kontrolatzen du eta Ra0,8μm edo gutxiagoko gainazaleko zimurtasuna eskatzen du. Kostua normalean doitasun handiko moldeen oinarriak baino % 30-50 txikiagoa da.

Q3: Zeintzuk dira puntu-ateen abantailak?

A3: Puntu-ateek diametro txikia dute (normalean 0,5-2 mm), eta ondorioz, erraz kentzen diren eta produktuaren itxurari eragiten ez dioten ate-marka txikiagoak sortzen dira. Prozesua laburragoa da, eta hori onuragarria da produktu txikiak osorik betetzeko, eta bereziki egokia da PP, ABS eta PS bezalako isurgarritasun ona duten material plastikoetarako.

Q4: Zenbat irauten du moldeak fabrikatzeko zikloak?

A4: Zehaztasun Sinplifikatutako Moldearen Oinarri Txiki Estandar baten fabrikazio-zikloa 2-4 astekoa izaten da. Bere egitura sinplea eta prozesatzeko urrats gutxiago direla eta, fabrikazio-zikloa % 30-50ean laburtu daiteke doitasun handiko molde konplexuekin alderatuta, merkatuaren eskaerei erantzun azkarra emanez.

Q5: Nola aukeratu moldearen oinarriaren zehaztapen egokiak?

A5: Moldearen oinarriaren zehaztapen egokiak aukeratzeak produktuaren tamaina, injekzio-makinaren eredua eta ekoizpen-bolumenaren eskakizunak bezalako faktoreak kontuan hartu behar ditu. Ohiko zehaztapenak 2020, 2025, 3030 eta 4040 bezalako modeloak dira. Orokorrean egokia da produktuaren tamaina moldearen barrunbearen tamainaren %80aren barruan egotea. Moldearen oinarriaren zehaztapenak produktuaren gehienezko kanpoko dimentsioetan eta hobari egoki batean oinarrituta aukeratzea gomendatzen da.
